पर्यावरण परीक्षण के लिए आईईसी 60068 कंपन शेकर

पर्यावरण परीक्षण के लिए IEC 60068 वाइब्रेशन शेकर

उत्पाद अनुप्रयोग

आपका उत्पाद वास्तविक दुनिया में उपयोग के तनावों का सामना कैसे करेगा? कंपन परीक्षण इसका उत्तर प्रदान करता है, जो ऑटोमोटिव और एयरोस्पेस से लेकर इलेक्ट्रॉनिक्स तक के बाजारों में सफलता के लिए महत्वपूर्ण स्थायित्व और विश्वसनीयता सुनिश्चित करता है।

सिनुओ आपके साथ अनुरूप कंपन परीक्षण समाधान देने के लिए साझेदारी करता है। हम विशिष्ट एप्लिकेशन चुनौतियों पर ध्यान केंद्रित करने के लिए मानक अनुपालन (GB, GJB, UL, IEC, ASTM, और अधिक का समर्थन) से आगे बढ़ते हैं। हमारा लक्ष्य आपको बाज़ार में समय कम करने, उत्पाद की गुणवत्ता बढ़ाने और अटूट विश्वसनीयता के लिए एक प्रतिस्पर्धी प्रतिष्ठा बनाने के लिए आवश्यक सटीक परीक्षण क्षमता से लैस करना है।

कंपन परीक्षण प्रणाली विन्यास

1. ग्राहक द्वारा प्रदान की गई परीक्षण स्थितियाँ;

2. परीक्षण प्रकार: साइन स्वीप; यादृच्छिक; झटका

3. आवृत्ति प्रतिक्रिया रेंज: 1-3000Hz

4. सूत्र:

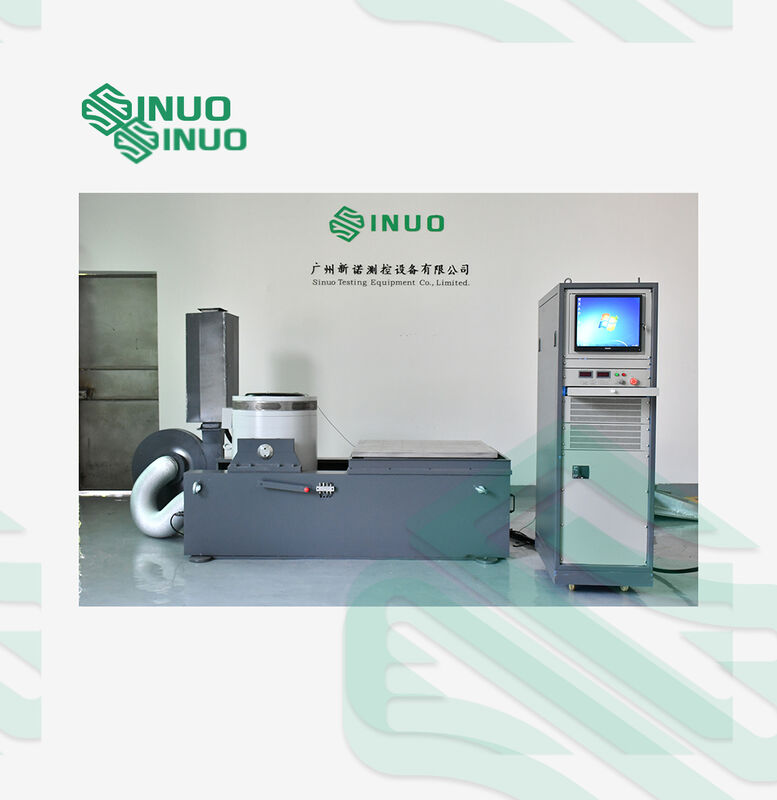

उपकरण मुख्य आरेख

उपकरण तकनीकी पैरामीटर

1 A20S34 विद्युत चुम्बकीय उत्तेजना जनरेटर:

1.1अधिकतम साइनसोइडल उत्तेजना बल: 2200 kgf पीक

1.2अधिकतम यादृच्छिक उत्तेजक बल: 2200 kgf RMS

1.3अधिकतम प्रभाव उत्तेजना बल: 4400 kgf

1.4आवृत्ति रेंज: 1-3000 हर्ट्ज

1.5पेलोड: 300 किलो

1.6अधिकतम विस्थापन: 51 मिमी पी-पी

1.7अधिकतम गति: 2.0 मीटर/सेकंड

1.8अधिकतम त्वरण: 100G (980 मीटर/सेकंड²)

1.9 प्रथम-क्रम अनुनाद आवृत्ति: 2600 हर्ट्ज±5%

1.10 कंपन अलगाव आवृत्ति: 2.5 हर्ट्ज

1.11 मूविंग कॉइल व्यास:Ф340 मिमी

1.12मूविंग कॉइल वजन :22kg

1.13टेबल पर पेंच:17×M10

1.14फ्लक्स रिसाव:＜10गाउस

1.15उपकरण आकारe:L 1080mm×W 920mm×H 950mm (ऊर्ध्वाधर टेबल)

1.16उपकरण वजन :1920Kg (क्षैतिज स्लाइड टेबल को छोड़कर)

2 LA-24K डिजिटल स्विचिंग पावर एम्पलीफायर:

2.1 आउटपुट पावर: 20KVA

2.2 आउटपुट वोल्टेज: 120V

2.3 आउटपुट करंट: 200A

2.4 एम्पलीफायर दक्षता :≥90%

2.5 स्विचिंग आवृत्ति: 116KHz

2.6 एसएनआर:≥65dB

2.7 शोर:≤70dB

2.8 एम्पलीफायर वजन: 500KG

2.9 एम्पलीफायर आकार: W600mm×D 900mm×H 1280mm

3 सर्वो सुरक्षा प्रणाली

समारोह: तापमान, हवा का दबाव, अधिक-विस्थापन, अधिक-वोल्टेज, अधिक-वर्तमान, इनपुट कम-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष, इनपुट चरण हानि

4 डिजिटल कंपन नियंत्रक VCSusb-2

4.1 हार्डवेयर कॉन्फ़िगरेशन: 2 एक साथ इनपुट चैनल, 1 आउटपुट चैनल

4.2 नियंत्रण फ़ंक्शन मॉड्यूल: साइन, यादृच्छिक, क्लासिकल शॉक

4.3 नियंत्रण कंप्यूटर: 17″ एलसीडी मॉनिटर, कीबोर्ड/ऑप्टिकल माउस के साथ मूल ब्रांड कंप्यूटर

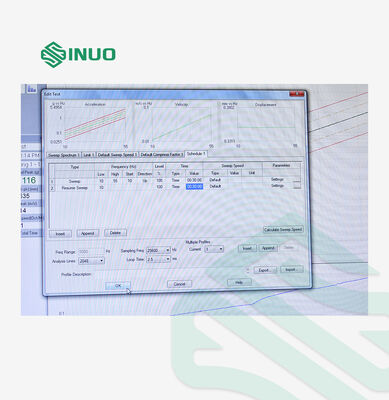

4.4 सॉफ़्टवेयर: अंग्रेजी संचालन, समय डोमेन और आवृत्ति डोमेन विश्लेषण, सिग्नल स्रोत, साइन आवृत्ति स्वीप विश्लेषण, आदि। यह स्वचालित रूप से WORD परीक्षण रिपोर्ट उत्पन्न कर सकता है। यह संकेतों और डेटा को प्रदर्शित, संग्रहीत कर सकता है, और परीक्षण पैरामीटर और विश्लेषण कार्यों को सेट कर सकता है।

4.5 ऑपरेटिंग सिस्टम: विंडोज

4.6 त्वरण सेंसर लैब: आवृत्ति रेंज: 1-12000Hz

   संवेदनशीलता: 30pc/g

  तापमान रेंज: -40 - 160℃

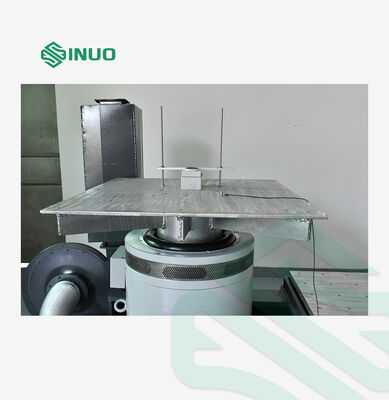

5 VT120 ऊर्ध्वाधर विस्तार तालिका

5.1 सामग्री: मैग्नीशियम मिश्र धातु, सतह कठोर एनोडाइज्ड

5.2 टेबल का आकार: 1200mm×1200mm

5.3 फिक्स्ड होल: M8 स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और पहनने के लिए प्रतिरोधी

5.4 ऊपरी सीमा उपयोग आवृत्ति: साइन 400 हर्ट्ज, यादृच्छिक 2000 हर्ट्ज

5.5 वजन: लगभग 145KG

6 HG120 क्षैतिज तेल फिल्म स्लाइड टेबल

6.1 सामग्री: मैग्नीशियम मिश्र धातु, सतह कठोर एनोडाइज्ड

6.2 टेबल का आकार: 1200mm×1200mm

6.3 फिक्स्ड होल: M8 स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और पहनने के लिए प्रतिरोधी

6.4 ऊपरी सीमा उपयोग आवृत्ति: साइन 400 हर्ट्ज, यादृच्छिक 2000 हर्ट्ज

6.5 वजन: लगभग 151KG (कनेक्शन हेड के बिना)

7 B752S कूलिंग फैन (साइलेंसर सहित)

7.1 पंखे की शक्ति: 7.5KW

7.2 पंखे का प्रवाह दर: 67.5m³/मिनट

7.3 पंखे का दबाव: 0.067kgf/cm2

8 विद्युत आवश्यकताएँ

8.1 बिजली आपूर्ति: 3-चरण 380V/50Hz, 35 KVA

8.2 संपीड़ित हवा: 0.6Mpa

8.3 ग्राउंड प्रतिरोध:≤4Ω

डिजिटल कंपन नियंत्रक के मुख्य तकनीकी पैरामीटर
