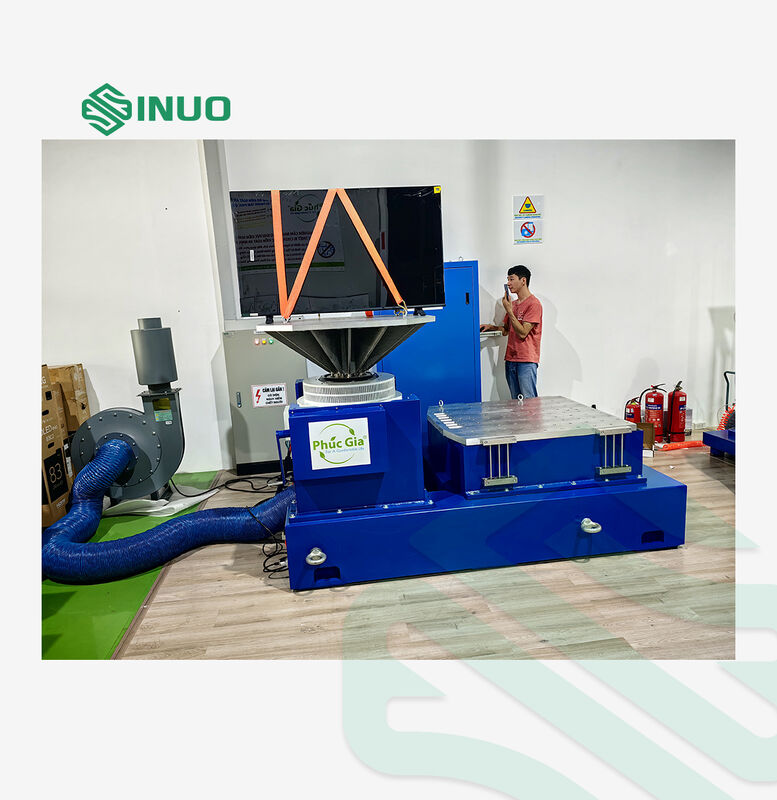

ऊर्ध्वाधर और क्षैतिज तालिकाओं के साथ परिवहन कंपन परीक्षण प्रणाली

परियोजना

विन्यास निर्देश

मात्रा

1.

कंपन टेबल बॉडी

VG4000-100 विद्युत चुम्बकीय उत्तेजना जनरेटर

1 सेट

मूविंग कॉइल के लिए स्वचालित सेंटरिंग नियंत्रण डिवाइस

1 सेट

BL-4000 कूलिंग फैन (साइलेंसर सहित)

1 सेट

VT60 वर्टिकल एक्सटेंशन टेबल (600×600mm)

1 सेट

HB120 क्षैतिज तेल फिल्म स्लाइड (1200×1200mm)

1 सेट

2.

डिजिटल स्विचिंग पावर एम्पलीफायर

LA-45KVA डिजिटल स्विचिंग पावर एम्पलीफायर

1 सेट

सर्वो सुरक्षा प्रणाली

1 सेट

उत्तेजना बिजली की आपूर्ति

1 सेट

3.

डिजिटल कंपन नियंत्रक VCS-2

2-चैनल डिजिटल कंपन नियंत्रक

1 सेट

सिस्टम त्वरण सेंसर

2 पीसीएस

नियंत्रण कंप्यूटर

1 सेट

4.

सहायक उपकरण

कनेक्टिंग केबल/पानी के पाइप/एयर पाइप

1 सेट

ऑपरेटिंग निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव मैनुअल

1 सेट

सहायक उपकरण (टी-टाइप रिंच, हेक्सागोनल रिंच, पेचकश, आदि)

1 सेट

सॉफ्टवेयर स्थापना सीडी/स्पेयर पार्ट्स को नियंत्रित करें

1 सेट

VG4000-100 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर

अधिकतम साइनसोइडल उत्तेजना बल

4000Kg.f पीक (40KN)

अधिकतम यादृच्छिक उत्तेजक बल

4000Kg.f rms (40KN)

अधिकतम प्रभाव उत्तेजना बल

8000Kg.f पीक (80KN)

आवृत्ति रेंज

1～2700 हर्ट्ज

अधिकतम विस्थापन

100 मिमी पी-पी

अधिकतम गति

2m/s

अधिकतम त्वरण

100G (980 m/s²)

अधिकतम भार और त्वरण संबंध: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760kg

360kg

160kg

93kg

प्रथम क्रम अनुनाद आवृत्ति:

2500 हर्ट्ज±5%

अधिकतम भार:

800 किलो

कंपन अलगाव आवृत्ति:

2.5 हर्ट्ज

मूविंग कॉइल व्यास:

Ф420 मिमी

मूविंग कॉइल वजन:

40kg

फ्लक्स रिसाव

＜10गाउस

अनुमेय सनकी क्षण

＞500N.m

उपकरण का आकार

1400mm×1300mm×1240mm (ऊर्ध्वाधर विस्तार तालिका को छोड़कर)

उपकरण का वजन

3600 किलो

LA-45 डिजिटल स्विचिंग पावर एम्पलीफायर

आउटपुट पावर

45KVA

आउटपुट वोल्टेज

110Vrms

आउटपुट करंट

400Arms

एसएनआर

≥70dB

एम्पलीफायर का आकार

810mm×555mm×1810mm

सर्वो सुरक्षा प्रणाली

समारोह

तापमान, हवा का दबाव, अधिक-विस्थापन, अधिक-वोल्टेज, अधिक-वर्तमान, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली की आपूर्ति, तर्क दोष, इनपुट चरण हानि

डिजिटल कंपन नियंत्रक VCSusb-2

हार्डवेयर विन्यास

2 एक साथ इनपुट चैनल, 1 आउटपुट चैनल

नियंत्रण फ़ंक्शन मॉड्यूल

साइन, यादृच्छिक, विशिष्ट झटके

नियंत्रण कंप्यूटर

एलसीडी मॉनिटर के साथ मूल ब्रांड कंप्यूटर

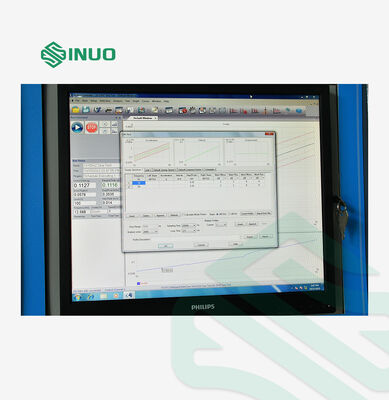

सॉफ्टवेयर

चीनी/अंग्रेजी संचालन, समय डोमेन और आवृत्ति डोमेन विश्लेषण, सिग्नल स्रोत, साइन आवृत्ति स्वीप विश्लेषण, आदि किया जा सकता है। यह स्वचालित रूप से वर्ड टेस्ट रिपोर्ट उत्पन्न कर सकता है, प्रदर्शित कर सकता है, संग्रहीत कर सकता है, परीक्षण मापदंडों को सेट कर सकता है और संकेतों और डेटा के कार्यों का विश्लेषण कर सकता है।

सिस्टम एक्सीलरेटर

आवृत्ति रेंज: 1—12000Hz

संवेदनशीलता: 30PC/g

तापमान रेंज: -24 - 250°C

VT60 वर्टिकल एक्सटेंशन टेबल

सामग्री

मैग्नीशियम मिश्र धातु, सतह सख्त

टेबल का आकार

600×600 मिमी

फिक्स्ड होल

M8 आयताकार वितरण 100mm*100mm स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और पहनने के लिए प्रतिरोधी

ऊपरी सीमा उपयोग आवृत्ति

साइन 2000 हर्ट्ज, यादृच्छिक 2000 हर्ट्ज

वजन

लगभग 60Kg

HB120 क्षैतिज तेल फिल्म स्लाइड टेबल

सामग्री

मैग्नीशियम मिश्र धातु, सतह सख्त

टेबल का आकार

1200×1200 मिमी

फिक्स्ड होल

M12 आयताकार वितरण 100mm*100mm स्टेनलेस स्टील स्क्रू स्लीव, टिकाऊ और पहनने के लिए प्रतिरोधी

ऊपरी सीमा उपयोग आवृत्ति

साइन 500 हर्ट्ज, यादृच्छिक 2000 हर्ट्ज

वजन

लगभग 170Kg

BL-5000 कूलिंग फैन

फैन पावर:

15KW

फैन प्रवाह दर:

1.2m³/s

फैन का दबाव:

6.5kpa

विद्युत आवश्यकताएँ

बिजली की आपूर्ति

एसी 3-फेज 380V/50Hz 65 KW

संपीड़ित हवा

0.6Mpa

ग्राउंड प्रतिरोध

≤4Ω
