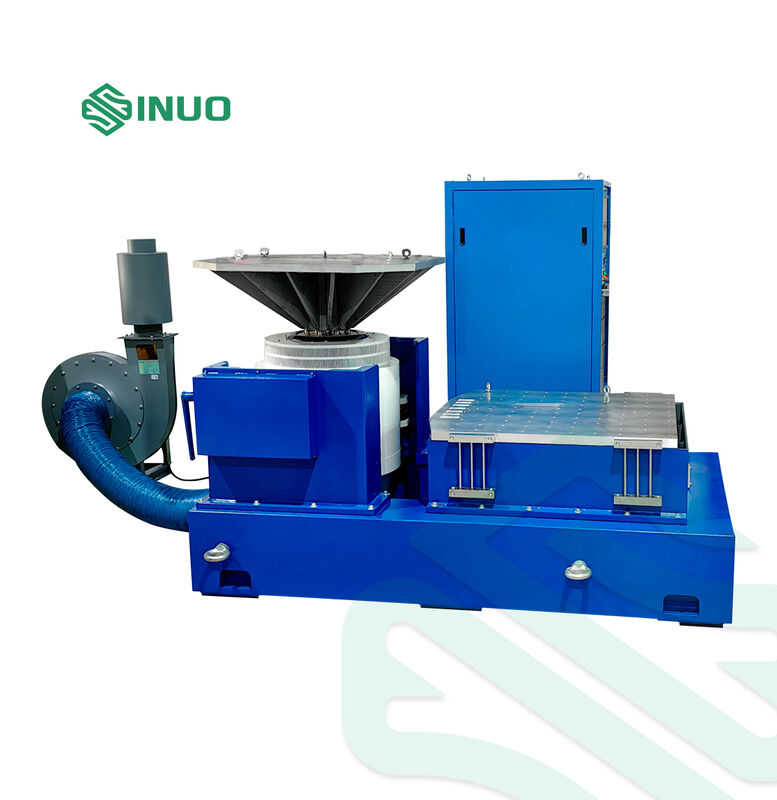

ऑटोमोटिव और एयरोस्पेस इलेक्ट्रॉनिक्स के लिए उच्च प्रदर्शन कंपन परीक्षण प्रणाली

ऑटोमोटिव और एयरोस्पेस इलेक्ट्रॉनिक्स के लिए उच्च प्रदर्शन कंपन परीक्षण प्रणाली

ब्रांड नाम:	Sinuo
मॉडल संख्या:	SN553- EV310HG60VT60VCSusb-2
एमओक्यू:	1
कीमत:	Customized
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	5 सेट/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

Calibration Certificate (Cost Additional)

साइन फोर्स:

1000 किग्रा.एफ

अधिकतम। वेग:

1.8 मीटर/एस

पेलोड:

300 किलो

आर्मेचर व्यास:

Ф240 मिमी

अधिकतम। विस्थापन:

76 मिमी पीपी

अधिकतम। त्वरण:

82जी (800 मी/से2)

पैकेजिंग विवरण:

प्लाईवुड मामले

आपूर्ति की क्षमता:

5 सेट/माह

प्रमुखता देना:

RS485 पुनर्योजी डीसी इलेक्ट्रॉनिक लोड

सीवी पुनर्योजी डीसी इलेक्ट्रॉनिक लोड

PWM सुधार पुनर्योजी इलेक्ट्रॉनिक लोड

उत्पाद का वर्णन

ऑटोमोटिव और एयरोस्पेस इलेक्ट्रॉनिक्स के लिए उच्च-प्रदर्शन कंपन परीक्षण प्रणाली

यह उन्नत कंपन परीक्षण प्रणाली ऑटोमोटिव और एयरोस्पेस अनुप्रयोगों में उपयोग किए जाने वाले इलेक्ट्रॉनिक घटकों की स्थायित्व और विश्वसनीयता को मान्य करने के लिए वास्तविक दुनिया की पर्यावरणीय स्थितियों का अनुकरण करती है।

उत्पाद अनुप्रयोग

कंपन परीक्षण में वास्तविक पर्यावरणीय परिस्थितियों में उनके प्रदर्शन का मूल्यांकन करने के लिए घटकों या उपकरणों को उत्तेजित करना शामिल है। हमारी प्रणालियाँ सर्किट बोर्ड, विमान, जहाजों, रॉकेटों, मिसाइलों, ऑटोमोबाइल और घरेलू उपकरणों सहित विभिन्न प्रकार के औद्योगिक उत्पादों के लिए डिज़ाइन की गई हैं।

सिनुओ व्यापक उत्तेजना और परीक्षण समाधान प्रदान करता है जो GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC और ASTM सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार उत्पाद की गुणवत्ता को मान्य करते हैं।

कंपन परीक्षण पद्धति

परीक्षण विन्यास पैरामीटर:

ग्राहक-परिभाषित परीक्षण स्थितियाँ
परीक्षण प्रकार: साइन स्वीप और रैंडम कंपन
आवृत्ति प्रतिक्रिया रेंज: 2-5000Hz
गणना सूत्र: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

उपकरण प्रमुख आरेख

VG1000-76 विद्युत चुम्बकीय उत्तेजना जनरेटर तकनीकी पैरामीटर

अधिकतम साइनसोइडल उत्तेजना बल	1000Kg.f पीक
अधिकतम रैंडम उत्तेजक बल	1000Kg.f r.ms
अधिकतम प्रभाव उत्तेजना बल	2000Kg.f पीक
आवृत्ति रेंज	1-2900 हर्ट्ज
अधिकतम विस्थापन	76 मिमी पी-पी
अधिकतम गति	1.8 मीटर/सेकंड
अधिकतम त्वरण	82G (800 m/s²)
प्रथम-क्रम अनुनाद आवृत्ति	3200 हर्ट्ज±5%
पेलोड M1+M2	300 किग्रा
कंपन अलगाव आवृत्ति	2.5 हर्ट्ज
मूविंग कॉइल व्यास	Ф240 मिमी
मूविंग कॉइल वजन	14 किग्रा
रेटेड सनकी क्षण	350 एन.एम
टेबल पर पेंच	16×M10
फ्लक्स रिसाव	<10 गॉस
अनुमेय सनकी क्षण	300 एन.एम
उपकरण का आकार	945mm×720mm×784mm
उपकरण का वजन	1000 किग्रा

अधिकतम भार बनाम त्वरण संबंध (साइन):

त्वरण	अधिकतम भार
5G	188KG
10G	88KG
20G	38KG
30G	21KG

क्षैतिज स्लाइडिंग प्लेटफ़ॉर्म

क्षैतिज स्लाइड डिज़ाइन में उच्च ओवरटर्निंग क्षण क्षमता और पार्श्व संयम है। यह इंजीनियरिंग दृष्टिकोण, मानक क्षैतिज स्लाइड व्यवस्था के साथ मिलकर, इष्टतम मार्गदर्शक तेल फिल्म डंपिंग विशेषताओं को बनाए रखते हुए असाधारण गतिशील क्षण सीमाएँ प्रदान करता है। क्षैतिज स्लाइड टेबल असेंबली में स्लाइड प्लेट, कनेक्टिंग हेड, प्राकृतिक ग्रेनाइट स्लैब, क्षैतिज स्लाइड टेबल बेस और स्वतंत्र तेल स्रोत शामिल हैं।

सिस्टम विशेषताएं

उच्च प्रदर्शन और विश्वसनीयता

पीसी-स्वतंत्र नियंत्रण लूप के साथ डीएसपी प्रोसेसर के माध्यम से क्लोज-लूप नियंत्रण वास्तविक समय प्रणाली प्रतिक्रिया और उच्च दक्षता सुनिश्चित करता है। सिस्टम परीक्षण प्रणाली परिवर्तनों के लिए तेजी से अनुकूल होता है, विश्वसनीयता और सटीकता की गारंटी देता है। सभी इनपुट चैनलों में 24-बिट रिज़ॉल्यूशन एडीसी, कम-शोर हार्डवेयर डिज़ाइन और अंतर्निहित एनालॉग/डिजिटल एंटी-अलियासिंग फ़िल्टर हैं।

उपयोगकर्ता के अनुकूल संचालन

सहज संचालन और व्यापक सहायक कार्यों के साथ विंडोज-आधारित एप्लिकेशन सॉफ़्टवेयर। स्वचालित विज़ार्ड और परीक्षण रिपोर्ट पीढ़ी दोहराए जाने वाले परीक्षण कार्यों को सुव्यवस्थित करते हैं। निर्बाध कंप्यूटर एकीकरण के लिए USB2.0 इंटरफ़ेस के साथ व्यापक परीक्षण पैरामीटर सेटिंग्स।

शक्तिशाली और लचीला कार्यक्षमता

एक ही हार्डवेयर प्लेटफ़ॉर्म पर विभिन्न परीक्षण और विश्लेषण आवश्यकताओं को पूरा करने के लिए कई जटिल कार्यों को संभालने में सक्षम उन्नत कंपन नियंत्रण प्लेटफ़ॉर्म। मॉड्यूलर डिज़ाइन विभिन्न हार्डवेयर और सॉफ़्टवेयर घटकों को कॉन्फ़िगर करने की अनुमति देता है।

व्यापक परीक्षण सुरक्षा

छोटे पैमाने पर सिग्नल नियंत्रण शोर स्तर मूल्यांकन और स्थानांतरण फ़ंक्शन विश्लेषण के लिए सिस्टम कंपन पूर्वावलोकन को सक्षम बनाता है। एकाधिक सुरक्षा जांच और इंटरलॉक सेटिंग्स परीक्षण कर्मियों, परीक्षण वस्तुओं और उपकरणों की रक्षा करती हैं। सिस्टम असामान्यताओं के दौरान तत्काल परीक्षण शटडाउन के लिए अंतर्निहित आपातकालीन समाप्ति कुंजी।

स्वचालित परीक्षण रिपोर्टिंग

वर्ड या पीडीएफ प्रारूप परीक्षण रिपोर्ट की एक-क्लिक पीढ़ी। व्यापक प्रलेखन में परीक्षण नियंत्रण कार्य, सेटिंग पैरामीटर, नियंत्रण लक्ष्य स्पेक्ट्रम वक्र, समय डोमेन और आवृत्ति डोमेन वक्र शामिल हैं। अनुकूलन योग्य रिपोर्ट प्रारूपों के साथ प्रत्यक्ष मुद्रण, पूर्वावलोकन और ऑनलाइन वितरण का समर्थन करता है।
