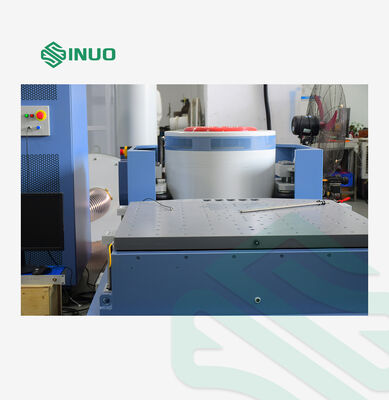

IEC62133 3 अक्षीय शेकर टेबल कंपन परीक्षण प्रणाली बैटरी परीक्षण के लिए

IEC62133 3 अक्षीय शेकर टेबल कंपन परीक्षण प्रणाली बैटरी परीक्षण के लिए

ब्रांड नाम: Sinuo
मॉडल संख्या: SN553- EV207HG40VT40VCSusb-2
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 5 सेट/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
अधिकतम. प्रभाव उत्तेजना बल:
1400Kg.f ((11760N) चोटी
मैक्स। यादृच्छिक रोमांचक बल:
600किग्रा.फ (6860एन) आर.एमएस
अधिकतम. साइनसोइडल उत्तेजना बल:
700Kg.f (7000N) शिखर
अधिकतम। विस्थापन:
51 मिमी पीपी
अधिकतम. रफ़्तार:
2M/s
अधिकतम। त्वरण:
100 ग्राम
अधिकतम. भार:
300 किलोग्राम
आवृति सीमा:
1 ‰ 4000 हर्ट्ज
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
5 सेट/माह
प्रमुखता देना:

750V 65A एसी डीसी चार्जिंग टेस्ट सिस्टम

,

आईएसओ 6469 एसी डीसी चार्जिंग टेस्ट सिस्टम

,

300V 30A एसी डीसी पावर एनालाइजर

उत्पाद का वर्णन
IEC62133 3 अक्ष शेकर टेबल वाइब्रेशन टेस्ट सिस्टम बैटरी परीक्षण के लिए
यह पेशेवर कंपन परीक्षण प्रणाली विशेष रूप से IEC62133 मानकों के अनुपालन में बैटरी परीक्षण के लिए डिज़ाइन की गई है। यह सर्किट बोर्ड, विमान घटक, ऑटोमोटिव पार्ट्स और घरेलू उपकरणों सहित औद्योगिक उत्पादों के लिए व्यापक उत्तेजना और परीक्षण समाधान प्रदान करता है।
उत्पाद अनुप्रयोग
कंपन परीक्षण यह मूल्यांकन करता है कि घटक और उपकरण वास्तविक दुनिया के वातावरण में कैसे प्रतिक्रिया करते हैं, उन्हें नियंत्रित उत्तेजना या झटके के अधीन करके। Sinuo संपूर्ण परीक्षण समाधान प्रदान करता है जो GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC और ASTM सहित अंतर्राष्ट्रीय मानकों के अनुसार उत्पाद की गुणवत्ता को मान्य करते हैं।
कंपन मशीन चयन और विनिर्देश
परीक्षण पैरामीटर:
  • परीक्षण प्रकार: साइन स्वीप; यादृच्छिक कंपन
  • आवृत्ति प्रतिक्रिया रेंज: 2-5000Hz
  • चयन सूत्र: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

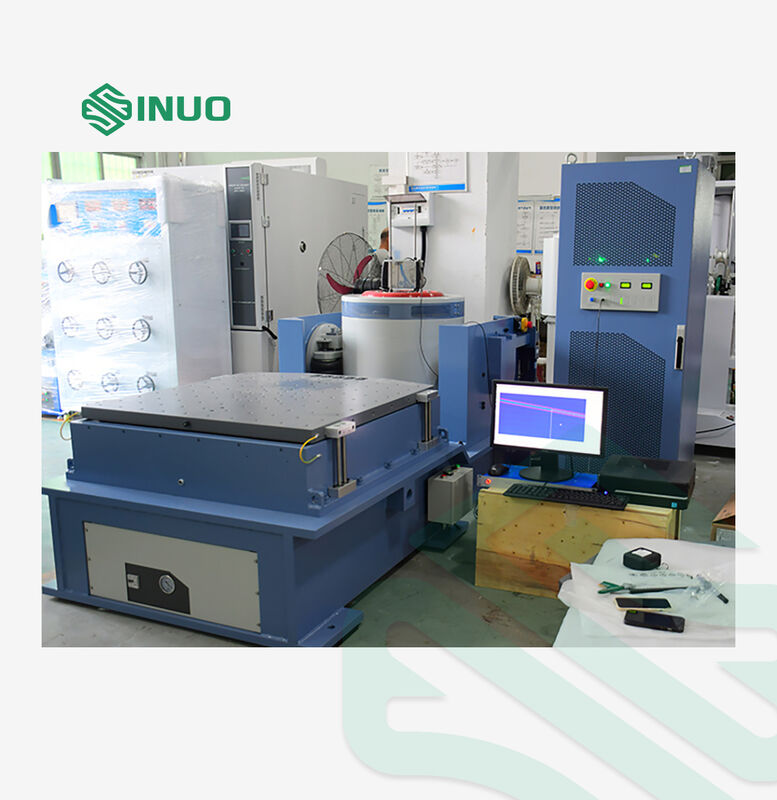

उपकरण विन्यास
घटक विन्यास
कंपन टेबल बॉडी A07S23 विद्युत चुम्बकीय उत्तेजना जनरेटर
स्वचालित केंद्रण नियंत्रण उपकरण मूविंग कॉइल सेंटरिंग सिस्टम
शीतलन प्रणाली B402S कूलिंग फैन
ऊर्ध्वाधर विस्तार टेबल VT40 (400×400mm)
क्षैतिज स्लाइडिंग टेबल HG40 (400×400mm)
पावर एम्पलीफायर LAO7K डिजिटल स्विचिंग पावर एम्पलीफायर
सुरक्षा प्रणाली सर्वो सुरक्षा प्रणाली
कंपन नियंत्रक VCSusb-2 डिजिटल कंपन नियंत्रक
नियंत्रण कंप्यूटर Windows 10 के साथ 17" LCD मॉनिटर
तकनीकी पैरामीटर
A07S23 विद्युत चुम्बकीय उत्तेजना जनरेटर
अधिकतम साइनसोइडल उत्तेजना बल: 700Kg.f (7000N) पीक
अधिकतम यादृच्छिक उत्तेजक बल: 600Kg.f (6860N) r.ms
आवृत्ति रेंज: 1-4000 हर्ट्ज
अधिकतम विस्थापन: 51 मिमी पी-पी
अधिकतम त्वरण: 100G (980 m/s²)
अधिकतम भार: 300 किग्रा
उपकरण वजन: 880 किग्रा
LAO7K डिजिटल स्विचिंग पावर एम्पलीफायर
आउटपुट पावर: 7KVA
आउटपुट वोल्टेज: 120V
एम्पलीफायर दक्षता: ≥90%
मुख्य सिस्टम विशेषताएं

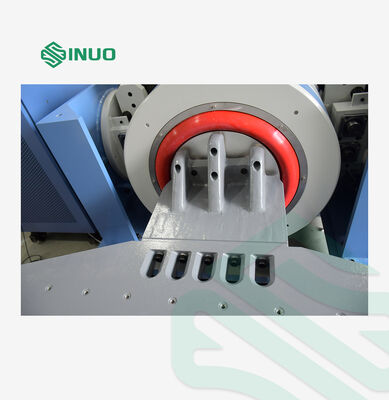

  • उन्नत मूविंग कॉइल डिज़ाइन: बेहतर स्थायित्व के लिए दोहरी असर मार्गदर्शन गतिशील अक्षीय क्रॉसिंग और रोटेशन को कम करता है
  • डबल चुंबकीय सर्किट संरचना: समान चुंबकीय क्षेत्र वितरण के साथ कम फ्लक्स रिसाव
  • बढ़ा हुआ शीतलन प्रणाली: बेहतर शीतलन दक्षता के साथ हनीकॉम्ब एयर डक्ट डिज़ाइन
  • डिजिटल स्विचिंग पावर एम्पलीफायर: उत्कृष्ट सिग्नल-टू-शोर अनुपात के साथ EU CE मानकों को पूरा करने वाली उच्च स्थिरता
  • व्यापक सुरक्षा प्रणाली: ओवरवॉल्टेज, ओवरटेम्परेचर और ओवर-डिस्प्लेसमेंट सुरक्षा सहित पूर्ण सुरक्षा विशेषताएं
  • उच्च-प्रदर्शन कंपन नियंत्रक: सटीक नियंत्रण के लिए 24-बिट रिज़ॉल्यूशन के साथ 32-बिट फ्लोटिंग-पॉइंट DSP प्रोसेसर
  • स्वचालित परीक्षण रिपोर्टिंग: व्यापक डेटा विश्लेषण के साथ वर्ड या पीडीएफ परीक्षण रिपोर्ट का एक-क्लिक जनरेशन
विद्युत आवश्यकताएँ
बिजली की आपूर्ति: एसी 3-फेज 380V/50Hz 17KVA
संपीड़ित हवा: 0.6Mpa
ग्राउंड प्रतिरोध: ≤4Ω
