ISTA MIL-STD मानक ऊर्ध्वाधर और क्षैतिज स्लिप टेबल वाइब्रेशन शेकर

ISTA MIL-STD मानक ऊर्ध्वाधर और क्षैतिज स्लिप टेबल कंपन शेकर

उत्पाद का अनुप्रयोग

कंपन परीक्षण एक घटक या उपकरण को उत्तेजित करने या चौंकाने का कार्य है ताकि यह देखा जा सके कि यह वास्तविक वातावरण में कैसे प्रतिक्रिया करेगा। कंपन परीक्षण का अनुप्रयोग दायरा बहुत व्यापक है,औद्योगिक उत्पादों जैसे सर्किट बोर्ड से, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरण।

Sinuo आपको पूरी उत्तेजना और परीक्षण योजना प्रदान कर सकता है, और राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार आपके लिए उत्पादों की गुणवत्ता साबित कर सकता है, जैसे कि GB, GJB, UL, JIS, DIN, ISO,बीएस, एमआईएल, आईईसी और एएसटीएम।

कंपन मशीन चयन सूत्र और कंपन जनरेटर संरचना आरेख

1ग्राहक की कंपनी द्वारा प्रदान की गई परीक्षण स्थितियां;

2परीक्षण प्रकारः साइन स्वीप, रैंडम, क्लासिक शॉक

3आवृत्ति प्रतिक्रिया रेंजः 1-2700 हर्ट्ज

4सूत्र: A(g) = ((2πf) 2Dcm/980 ∆A=0.002DmmF2 D=A/0.002F2

F=M(kg) ×A(g)

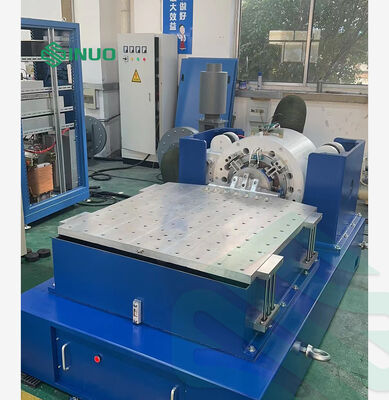

उपकरण का मुख्य चित्र

उपकरण विन्यास निर्देश

उपकरण के तकनीकी मापदंड

1. कंपन तालिका शरीर

1.1 चलती कॉइल

वाइब्रेटिंग टेबल को कास्ट और मैन्युअल रूप से मशीनीकृत चलती कॉइल्स, ऑप्टोइलेक्ट्रॉनिक लोड सपोर्ट सिस्टम और डबल लेयरिंग अक्षीय मार्गदर्शन से लैस किया गया है।दोहरी असर मार्गदर्शन एक अनूठी विशेषता है जो बेहतर स्थायित्व के लिए कंपन परीक्षण के दौरान गतिशील अक्षीय क्रॉसिंग और रोटेशन को कम करने में मदद करता है.

1.2 उत्तेजना कॉइल

दोहरी चुंबकीय सर्किट संरचना, कम प्रवाह रिसाव, समान चुंबकीय क्षेत्र।

1.3 शरीर की सतह

उन्नत फॉस्फेटिंग उपचार और कार पेंट तकनीक का उपयोग करके, इसका दीर्घकालिक विरोधी पहनने और विरोधी जंग प्रभाव है।

1.4 टेबल रेफ्रिजरेशन:

कम शोर वाले प्रशंसकों को अपनाएं और टेबल बॉडी के हवा के सेवन संरचना में सुधार करें। उत्तेजना कॉइल एक शहद के पेड़ हवा नलिका को अपनाता है, और मध्य चुंबकीय अंगूठी एक दो परत शंट हवा नलिका को अपनाती है।शीतलन प्रभाव को बढ़ाने के लिए एक नया वायु नलिका डिजाइन अपनाया जाता है.

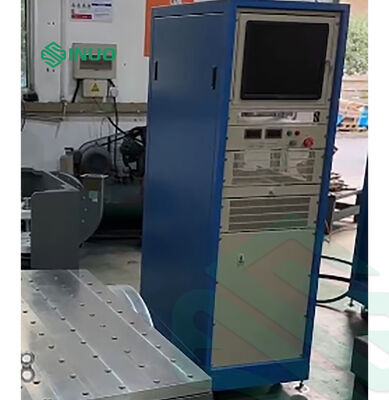

2. एलए डिजिटल स्विचिंग पावर एम्पलीफायर

एलए श्रृंखला डिजिटल स्विचिंग पावर एम्पलीफायर विश्वसनीय आईजीबीटी तकनीक को अपनाता हैः

उच्च स्थिरता और विश्वसनीयता

ईयू "सीई" मानक की आवश्यकताओं को पूरा करें

c. सिनोसाइडल फ्रीक्वेंसी मल्टीप्लीकेशन पल्स चौड़ाई मॉड्यूलेशन तकनीक का उपयोग करके, पावर एम्पलीफायर का सिग्नल-टू-शोर अनुपात उच्च है।

d. स्विचिंग पावर सप्लाई के कामकाजी सिद्धांत का उपयोग करते हुए, रूपांतरण दक्षता उच्च है।

ई. इलेक्ट्रॉनिक स्वचालित विद्युत साझाकरण प्रौद्योगिकी का उपयोग करना

अच्छा सुरक्षा प्रदर्शन।

3. सर्वो सुरक्षा प्रणाली

पूर्ण सुरक्षा कार्य, जिसमें बिजली ग्रिड ओवरवोल्टेज, वोल्टेज के नीचे, चरण हानि, तर्क दोष, पावर मॉड्यूल पास-थ्रू, तापमान से अधिक, आउटपुट ओवरकरंट, आउटपुट ओवरवोल्टेज,ड्राइव शक्ति, प्लेटफार्म ओवर-डिस्प्लेसमेंट, प्लेटफार्म तापमान, बाहरी इंटरलॉकिंग, आदि।

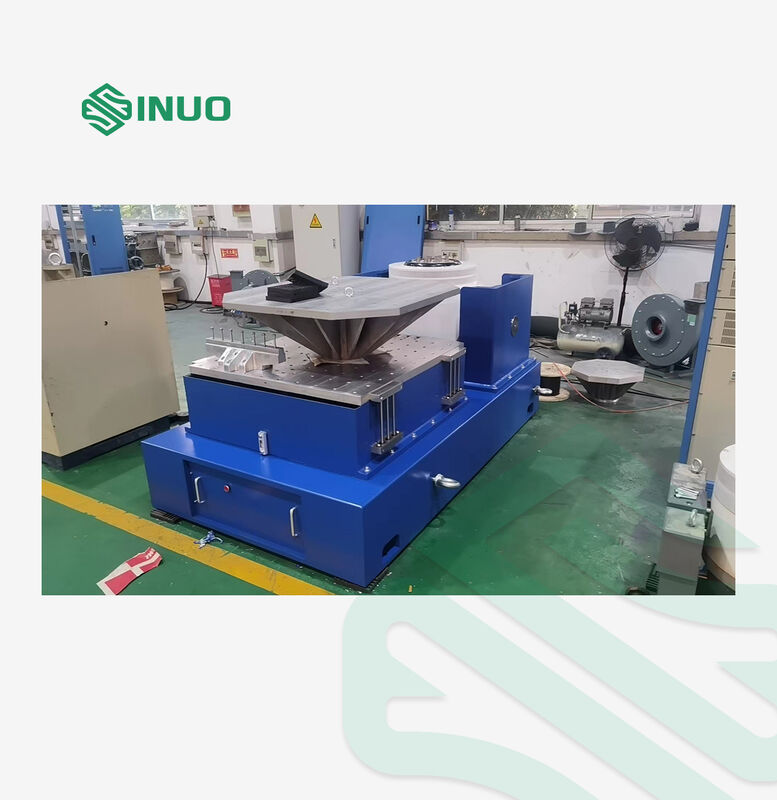

4ऊर्ध्वाधर विस्तार मंच

एक्सटेंशन प्लेटफार्म आमतौर पर बड़े माउंटिंग नमूनों के लिए एक प्लेटफॉर्म के रूप में उपयोग किया जाता है और वर्ग या गोल या उपयोगकर्ता-परिभाषित हो सकता है।विस्तारित प्लेटफार्म की गतिशील विशेषताओं के प्रभाव को कम करना, सभी विस्तारित प्लेटफार्मों को उनके मॉडल आवृत्तियों के लिए मॉडलिंग और विश्लेषण किया जाना चाहिए। ये विस्तारित प्लेटफार्म आमतौर पर मैग्नीशियम मिश्र धातु से डाले जाते हैं और इसमें डम्पिंग सामग्री संलग्न होती है।

5फोटोइलेक्ट्रिक स्वचालित केंद्र प्रणाली

स्वचालित रूप से चलती कॉइल की स्थिति को समायोजित करें ताकि इसे संतुलित स्थिति में रखा जा सके। एक स्वचालित केंद्र प्रणाली यह सुनिश्चित करती है कि लोडिंग और अनलोडिंग के दौरान चलती कॉइल हमेशा केंद्र में हो।

6क्षैतिज स्लाइड

क्षैतिज स्लाइड डिजाइन में उच्च पलटाव क्षण और पार्श्व नियंत्रण है। यह डिजाइन अवधारणा, एक मानक क्षैतिज स्लाइड असेंबली के साथ संयुक्त है,गाइडिंग तेल फिल्म डम्पिंग विशेषताओं को बनाए रखते हुए उच्च गतिशील क्षण प्रतिरोध प्रदान करता हैक्षैतिज स्लाइड में स्लाइड प्लेट, कनेक्टर, प्राकृतिक ग्रेनाइट स्लैब, क्षैतिज स्लाइड बेस और एक स्वतंत्र तेल आपूर्ति होती है।

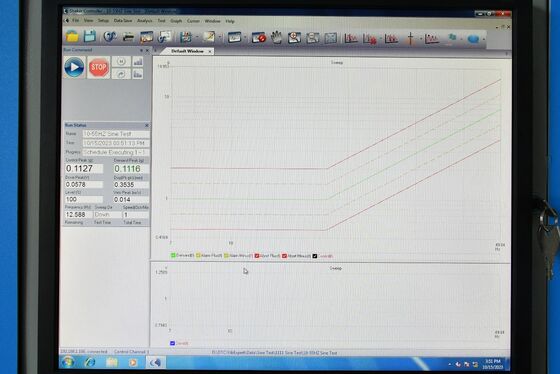

7डिजिटल कंपन नियंत्रक

कंपन नियंत्रक उन्नत वितरित संरचना प्रणाली को अपनाता है। बंद-लूप नियंत्रण डीएसपी प्रोसेसर द्वारा महसूस किया जाता है, और पीसी नियंत्रण लूप से स्वतंत्र है।यह नियंत्रण प्रणाली के वास्तविक समय और उच्च दक्षता सुनिश्चित करता हैयह परीक्षण प्रणाली में किसी भी परिवर्तन के लिए समय पर और तेजी से प्रतिक्रिया कर सकता है। नियंत्रण की स्थिरता और उच्च सटीकता सुनिश्चित करता है।हार्डवेयर एक 32 बिट फ्लोटिंग-पॉइंट डीएसपी प्रोसेसर को 300 मेगाहर्ट्ज तक की मुख्य आवृत्ति और 24 बिट रिज़ॉल्यूशन के साथ एक एडीसी/डीएसी को अपनाता हैउच्च परिशुद्धता फ्लोटिंग-पॉइंट डिजिटल फ़िल्टरिंग और हार्डवेयर सर्किट के साथ कम शोर डिजाइन तकनीक। नियंत्रक यादृच्छिक रूप से 90dB से अधिक होने के लिए गतिशील रेंज को नियंत्रित करता है,और संकेत-शोर अनुपात 100dB से अधिक है.

विशेषताएं

उच्च प्रदर्शन और विश्वसनीयता

बंद-लूप नियंत्रण डीएसपी प्रोसेसर द्वारा किया जाता है, और पीसी नियंत्रण लूप से स्वतंत्र है। यह नियंत्रण प्रणाली की वास्तविक समय और उच्च दक्षता सुनिश्चित करता है।यह परीक्षण प्रणाली में किसी भी परिवर्तन के लिए समय पर और तेजी से प्रतिक्रिया कर सकते हैं. नियंत्रण की विश्वसनीयता और उच्च परिशुद्धता सुनिश्चित करें. सभी इनपुट चैनलों में 24-बिट रिज़ॉल्यूशन एडीसी, कम शोर हार्डवेयर डिजाइन, और अंतर्निहित एनालॉग और डिजिटल एंटी-अलाइजिंग फिल्टर हैं,जो प्रभावी रूप से विश्लेषण की उच्च सटीकता की गारंटी देते हैं.

b. संचालित करने में आसान

विंडोज आधारित एप्लिकेशन सॉफ्टवेयर का संचालन करना आसान है और सहायक कार्यों में समृद्ध है।प्रणाली का शक्तिशाली स्वचालित विज़ार्ड और स्वचालित परीक्षण रिपोर्ट जनरेशन फ़ंक्शन दोहराव और उबाऊ परीक्षण कार्यों को आसान बनाता हैपरीक्षण पैरामीटर सेटिंग्स समृद्ध और कठोर हैं, और यूएसबी 2.0 इंटरफ़ेस इसे कंप्यूटर से अधिक निकटता से और सामंजस्यपूर्ण रूप से जुड़ा हुआ बनाता है।

c. शक्तिशाली कार्य और लचीलापन

कंपन नियंत्रक एक शक्तिशाली कंपन नियंत्रण मंच है जो कई जटिल कार्यों को पूरा कर सकता है। एक ही हार्डवेयर मंच पर,विभिन्न परीक्षण और विश्लेषण आवश्यकताओं को पूरा करने के लिए विभिन्न विश्लेषण कार्यों को पूरा करने के लिए विभिन्न अनुप्रयोग सॉफ्टवेयर को कॉन्फ़िगर किया जा सकता हैनियंत्रक एक मॉड्यूलर डिजाइन को अपनाता है, और विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न उपयोगकर्ता आवश्यकताओं के अनुसार संबंधित हार्डवेयर और सॉफ्टवेयर को कॉन्फ़िगर कर सकता है।

d. परीक्षण सुरक्षा

नियंत्रक प्रणाली कंपन नियंत्रण का पूर्वावलोकन प्राप्त करने के लिए छोटे पैमाने पर संकेत नियंत्रण प्रदान करता है। यह विधि परीक्षण इंजीनियरों को शोर के स्तर को पूर्व निर्धारित करने में मदद करती है।और हस्तांतरण समारोह और प्रणाली के अन्य विशेषताओं की एक मोटी समझ हैकई सुरक्षा जांच और इंटरलॉक सेटिंग्स भी हैं। परीक्षकों, परीक्षण वस्तुओं और कंपन तालिका उपकरणों की सुरक्षा को अधिकतम सीमा तक गारंटी दी जाती है।यदि प्रणाली में कोई असामान्यता है, आप तुरंत परीक्षण समाप्त करने के लिए सिस्टम के अंतर्निहित समापन कुंजी दबा सकते हैं।

ई. परीक्षण रिपोर्ट का निर्माण

यह वर्ड प्रारूप या पीडीएफ प्रारूप में परीक्षण रिपोर्टों के एक-क्लिक त्वरित जनरेशन का समर्थन करता है। आपको वर्तमान परीक्षण परिणाम प्राप्त करने के लिए केवल रिपोर्ट जनरेशन बटन पर क्लिक करने की आवश्यकता है।मूल परीक्षण नियंत्रण कार्य के वर्णन से लेकर विशिष्ट परीक्षण सेटिंग मापदंडों तक, नियंत्रण लक्ष्य स्पेक्ट्रम वक्र से लेकर परीक्षण समय क्षेत्र और आवृत्ति क्षेत्र वक्र तक, सब कुछ उपलब्ध है।यह आप को संशोधित करने के लिए सुविधाजनक है और विभिन्न परीक्षण रिपोर्ट विनिर्देशों के अनुसार बनाने के लिएइसे सीधे मुद्रित और पूर्वावलोकन किया जा सकता है और इसे ऑनलाइन भेजा जा सकता है।

डिजिटल कंपन नियंत्रक के मुख्य तकनीकी मापदंड
