ASTM 100G अत्यधिक सटीक कंपन परीक्षण प्रणाली जिसमें 2 चैनल इनपुट हैं

ASTM 100G अत्यधिक सटीक कंपन परीक्षण प्रणाली जिसमें 2 चैनल इनपुट हैं

ब्रांड नाम:	Sinuo
मॉडल संख्या:	SN553-EV211VT30VCS-2
एमओक्यू:	1
कीमत:	Customized
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	5 सेट/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

Calibration Certificate (Cost Additional)

Max. मैक्स। sine force साइन बल:

1000kg.f पीक

अधिकतम। विस्थापन:

51 मिमी पीपी

अधिकतम। त्वरण:

100 ग्राम

पेलोड:

300 किलोग्राम

लंबवत विस्तार तालिका:

300 मिमी*300 मिमी

सॉफ़्टवेयर:

साइन, रैंडम, क्लासिक शॉक

पैकेजिंग विवरण:

प्लाईवुड मामले

आपूर्ति की क्षमता:

5 सेट/माह

प्रमुखता देना:

6000V विद्युत सुरक्षा परीक्षण उपकरण

5000V 40mA विद्युत सुरक्षा परीक्षण उपकरण

ISO 6469 इलेक्ट्रिक यात्री वाहन

उत्पाद का वर्णन

एएसटीएम 100जी उच्च सटीक कंपन परीक्षण प्रणाली 2 चैनल इनपुट के साथ

एएसटीएम 100जी कंपन परीक्षण प्रणाली कठोर औद्योगिक परीक्षण अनुप्रयोगों के लिए डिज़ाइन की गई 2-चैनल इनपुट क्षमता के साथ अत्यधिक सटीक कंपन परीक्षण प्रदान करती है।

उत्पाद अनुप्रयोग

कंपन परीक्षण का मूल्यांकन करता है कि वास्तविक दुनिया के वातावरण में घटक और उपकरण नियंत्रित उत्तेजना या सदमे के अधीन करके कैसे प्रतिक्रिया करते हैं।यह प्रणाली सर्किट बोर्ड सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला की सेवा करती है, विमान, जहाज, रॉकेट, मिसाइल, कार और घरेलू उपकरण।

सिनूओ व्यापक उत्तेजना और परीक्षण समाधान प्रदान करता है जो जीबी, जीजेबी, यूएल, जेआईएस, डीआईएन, आईएसओ, बीएस, एमआईएल, आईईसी और एएसटीएम सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों का अनुपालन करते हैं।

कंपन परीक्षण विनिर्देश

परीक्षण के प्रकारः साइन स्वीप, रैंडम, शॉक
आवृत्ति प्रतिक्रिया रेंजः 1-3300 हर्ट्ज
चयन सूत्रः A(g) = ((2πf) 2Dcm/980 A=0.002DmmF2, D=A/0.002F2, F=M(kg) ×A(g

उपकरण विन्यास

घटक	विन्यास	मात्रा

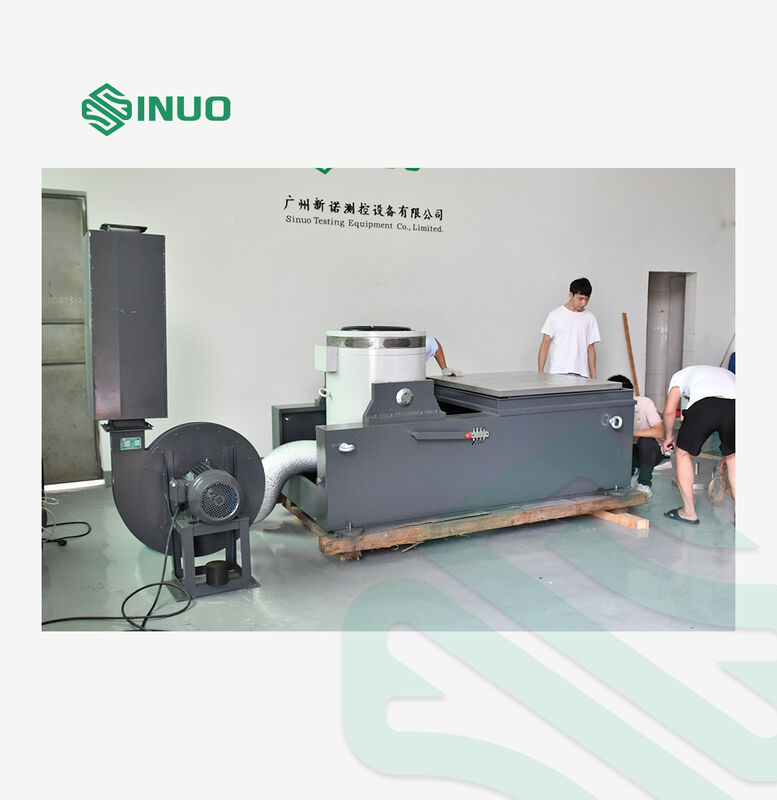

वाइब्रेशन टेबल बॉडी	A11S24 विद्युत चुम्बकीय उत्तेजना जनरेटर	1 SET
शीतलन प्रणाली	B402 शीतलन पंखे (साइलेंसर सहित)	1 SET
ऊर्ध्वाधर तालिका	VT30 ऊर्ध्वाधर विस्तार तालिका (300 मिमी*300 मिमी)	1 SET
केंद्र प्रणाली	गतिशील कॉइल के लिए स्वचालित केंद्र प्रणाली	1 SET
शक्ति प्रवर्धक	LA10K डिजिटल स्विचिंग पावर एम्पलीफायर	1 SET
सुरक्षा प्रणाली	सर्वो सुरक्षा प्रणाली	1 SET
विद्युत आपूर्ति	उत्तेजना शक्ति आपूर्ति	1 SET
नियंत्रक	डिजिटल कंपन नियंत्रक मुख्य इंजन	1 SET
सेंसर	सिस्टम त्वरण सेंसर	1 पीसीएस
कम्प्यूटर प्रणाली	नियंत्रण कंप्यूटर, नियंत्रण सॉफ्टवेयर स्थापना सीडी	1 SET
सहायक उपकरण	विस्तारित कनेक्टिंग केबल/एयर पाइप	1 SET
प्रलेखन	संचालन निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव पुस्तिकाएं	1 SET
औजार	सहायक उपकरण	1 SET
घुड़सवार	वाइब्रेटिंग प्रेशर रॉड/प्रेशर बार क्लैंप	1 SET

तकनीकी मापदंड

A11S24 विद्युत चुम्बकीय उत्तेजना जनरेटर

अधिकतम सिन्यूसोइडल उत्तेजना बल:1000 किलोग्राम.एफ. चोटी

अधिकतम यादृच्छिक उत्तेजक बल:1000 किलोग्राम प्रति आरएमएस

अधिकतम प्रभाव उत्तेजना बल:2000 किलोग्राम.एफ. शिखर

आवृत्ति सीमाः1 ¥ 3300 हर्ट्ज

अधिकतम विस्थापनः51 मिमी पी-पी

अधिकतम गतिः2.0 मी/सेकंड

अधिकतम त्वरण:100G

प्रथम क्रम के प्रतिध्वनित आवृत्तिः2500 हर्ट्ज±5%

उपयोगी भारः300 किलो

कंपन पृथक्करण आवृत्तिः2.5 Hz

चलती कॉइल व्यासःФ240 मिमी

इलेक्ट्रिक ड्राइव वजनः11 किलो

मेज पर पेंचः17×एम10

प्रवाह लीकः< 1 mT (10 Gauss)

अनुमेय विलक्षण क्षण:500 एन.एम.

उपकरण का आकारः915mmx740mmx785mm (विस्तारित मेज को छोड़कर)

उपकरण का वजनः880 किलोग्राम (क्षैतिज स्लाइड टेबल को छोड़कर)

LA10K डिजिटल स्विचिंग पावर एम्पलीफायर

आउटपुट पावरः12 केवीए

आउटपुट वोल्टेजः120V

आउटपुट करंट:100A

एसएनआर:> 65dB

एम्पलीफायर का आकारः600mmx900mmx1130mm

सर्वो सुरक्षा प्रणाली

तापमान, हवा का दबाव, अति विस्थापन, अति-भोल्टेज, अति-वर्तमान, इनपुट-अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष सहित व्यापक सुरक्षा कार्य,और इनपुट चरण हानि.

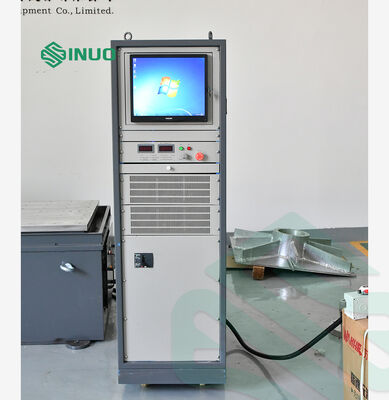

डिजिटल कंपन नियंत्रक वीसीएस-2

हार्डवेयर विन्यासः2 इनपुट चैनल, 1 आउटपुट चैनल

नियंत्रण कार्य मॉड्यूलःअनुक्रम, यादृच्छिक, शास्त्रीय सदमे

नियंत्रण कंप्यूटरः17 इंच के एलसीडी मॉनिटर, कीबोर्ड/ऑप्टिकल माउस वाला मूल ब्रांड कंप्यूटर

सॉफ्टवेयर:अंग्रेजी संचालन, समय क्षेत्र और आवृत्ति क्षेत्र विश्लेषण, संकेत स्रोत, साइन आवृत्ति स्वीप विश्लेषण, स्वचालित WORD परीक्षण रिपोर्ट जनरेशन

ऑपरेटिंग सिस्टम:विंडोज 10

त्वरण सेंसर LTE:आवृत्ति सीमाः 1-7000 हर्ट्ज, संवेदनशीलताः 30pc/g, तापमान सीमाः -40 - 180°C

VT30 ऊर्ध्वाधर विस्तार तालिका

सामग्रीःमैग्नीशियम मिश्र धातु, सतह कठोर anodized

तालिका का आकारः300 मिमी × 300 मिमी

फिक्स्ड छेद:M8 स्टेनलेस स्टील स्क्रू आस्तीन

उपयोग की ऊपरी सीमा आवृत्तिःसाइन 2000 हर्ट्ज, रैंडम 2000 हर्ट्ज

वजनःलगभग 9 किलो

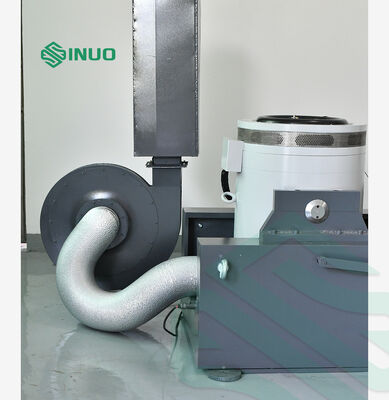

B402 शीतलन पंखे (साइलेंसर सहित)

पंखे की शक्तिः4 किलोवाट

प्रवाह:18m3/मिनट

विद्युत आवश्यकताएं

विद्युत आपूर्तिःतीन चरण 380V/50Hz, 25 KVA

संपीड़ित हवाः0.6Mpa

ग्राउंड प्रतिरोधः≤4Ω

सिस्टम घटक और विशेषताएं

1. कंपन तालिका शरीर

विशेषताएं कास्ट और मैन्युअल रूप से मशीनीकृत चलती कॉइल्स, ऑप्टोइलेक्ट्रॉनिक लोड सपोर्ट सिस्टम, और परीक्षण के दौरान बेहतर स्थायित्व और कम गतिशील अक्षीय क्रॉसिंग के लिए दोहरी असर अक्षीय मार्गदर्शन।

कम प्रवाह रिसाव और समान चुंबकीय क्षेत्र के साथ दोहरी चुंबकीय सर्किट संरचना
लंबे समय तक पहनने और जंग प्रतिरोध के लिए उन्नत फॉस्फेटिंग उपचार और कार पेंट तकनीक
कम शोर वाले प्रशंसकों, शहद के घोंसले वाले वायु नलिका डिजाइन और दो परत वाले शंट वायु नलिका के साथ बेहतर शीतलन

2. एलए डिजिटल स्विचिंग पावर एम्पलीफायर

ईयू "सीई" मानकों को पूरा करने वाली विश्वसनीय आईजीबीटी तकनीक
उच्च स्थिरता और विश्वसनीयता साइनसॉइडल आवृत्ति गुणन पल्स चौड़ाई मॉड्यूलेशन के साथ
स्विचिंग पावर सप्लाई के सिद्धांतों का उपयोग करके उच्च रूपांतरण दक्षता
इलेक्ट्रॉनिक स्वचालित धारा साझा करने की तकनीक
उत्कृष्ट सुरक्षा प्रदर्शन

3. सर्वो सुरक्षा प्रणाली

बिजली ग्रिड ओवरवोल्टेज, ओवरवोल्टेज, चरण हानि, तर्क दोष, पावर मॉड्यूल पास-थ्रू, ओवरटेम्परेचर, आउटपुट ओवर करंट, आउटपुट ओवरवोल्टेज सहित पूर्ण सुरक्षा कार्यड्राइव शक्ति, प्लेटफार्म ओवर-डिस्प्लेसमेंट, प्लेटफार्म तापमान, और बाहरी इंटरलॉकिंग।

4ऊर्ध्वाधर विस्तार मंच

बड़े माउंटिंग नमूनों के लिए डिज़ाइन किया गया, डम्पिंग सामग्री के साथ मैग्नीशियम मिश्र धातु से कास्ट।गतिशील विशेषताओं पर प्रभाव को कम करने के लिए सभी विस्तार प्लेटफार्मों को मॉडलिंग और विश्लेषण किया जाता है.

5फोटोइलेक्ट्रिक ऑटोमैटिक सेंटरिंग सिस्टम

लोडिंग और अनलोडिंग के दौरान संतुलित स्थिति बनाए रखने के लिए स्वचालित रूप से चलती कॉइल की स्थिति को समायोजित करता है।

6डिजिटल कंपन नियंत्रक

डीएसपी प्रोसेसर द्वारा प्राप्त बंद-लूप नियंत्रण के साथ उन्नत वितरित संरचना प्रणाली, वास्तविक समय प्रतिक्रिया और उच्च दक्षता सुनिश्चित करती है।

उच्च प्रदर्शनः32-बिट फ्लोटिंग-पॉइंट डीएसपी प्रोसेसर (300MHz), 24-बिट रिज़ॉल्यूशन एडीसी/डीएसी, गतिशील रेंज > 90dB, एसएनआर > 100dB
आसान ऑपरेशन:स्वचालित विज़ार्ड और परीक्षण रिपोर्ट जनरेशन के साथ विंडोज आधारित सॉफ्टवेयर
लचीला विन्यास:मॉड्यूलर डिजाइन हार्डवेयर और सॉफ्टवेयर अनुकूलन की अनुमति देता है
परीक्षण सुरक्षाःकई सुरक्षा जांच, इंटरलॉक सेटिंग्स और आपातकालीन समापन
रिपोर्टिंगःव्यापक डेटा के साथ वर्ड या पीडीएफ परीक्षण रिपोर्ट का एक क्लिक जनरेशन

नियंत्रक कार्य क्षमताएं

यादृच्छिक नियंत्रण

वास्तविक समय बहु-चैनल बंद-लूप नियंत्रण के लिए गौसियन यादृच्छिक संकेतों के साथ स्थानांतरण फ़ंक्शन समानांतर का उपयोग करता है। अनुकूली नियंत्रण एल्गोरिदम सिस्टम गैर-रैखिकता और लोड परिवर्तनों पर जल्दी से प्रतिक्रिया करते हैं.

आवृत्ति सीमाः0~4680 हर्ट्ज (18750 हर्ट्ज तक विस्तारित)

संकल्पः100, 200, 400, 800, 1600, 3200 स्पेक्ट्रल लाइनें

नियंत्रण शक्ति सीमाः> 90dB

नियंत्रण रणनीति:एकल चैनल नियंत्रण, भारित औसत, अधिकतम मूल्य, न्यूनतम मूल्य

सीन कंट्रोल

सटीक आयाम नियंत्रण, निवास सेटिंग्स और लचीले आवृत्ति स्वीप विकल्पों के साथ उच्च गुणवत्ता वाले साइन और साइन स्वीप सिग्नल प्रदान करता है।

आवृत्ति सीमाः1 हर्ट्ज ~ 4680 हर्ट्ज (विस्तार करने योग्य 10000 हर्ट्ज)

बंद लूप का समयः5 एमएस

हार्मोनिक विकृतिः<-100dB

आवृत्ति स्वीप मोडःरैखिक (0~6000 हर्ट्ज/मिनट), लघुगणकीय (0~100 ऑक्ट/मिनट)

स्वीप दिशाःऊपर, नीचे

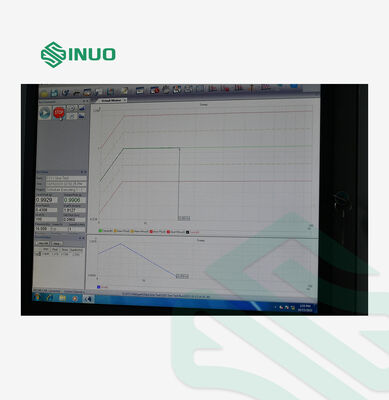

शास्त्रीय सदमे

उपयोगकर्ता-परिभाषित पल्स पैरामीटर के साथ आधा साइन तरंग, घंटी तरंग, आयताकार तरंग, ट्रैपेज़ोइडल तरंग, दांत तरंग, और त्रिकोणीय तरंग सहित विभिन्न तरंग प्रकारों का समर्थन करता है।

धड़कन की अवधिः0.5 से 3,000 एमएस

अधिकतम विश्लेषण बैंडविड्थः22000 हर्ट्ज

फ्रेम का आकारः16384 तक

मानकों का अनुपालन:एमआईएल-एसटीडी-810, आईएसओ मानक, उपयोगकर्ता-परिभाषित रुकावट नियंत्रण सीमाएं
