| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन5516 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट / क्वार्टर |

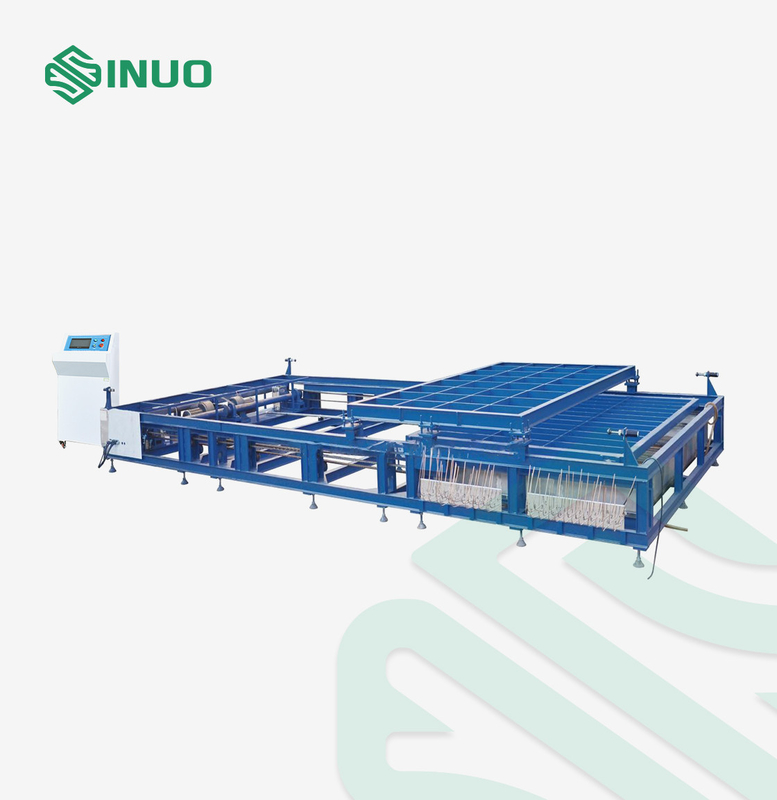

उल 2580 इलेक्ट्रिक वाहन बैटरी पैक बाहरी अग्नि एक्सपोजर परीक्षण उपकरण
अनुपालन मानक और खंड
बैटरी पैक बाहरी अग्नि एक्सपोजर परीक्षण उपकरण UL 2580 क्लॉज 42, ECE R100 अनुलग्नक 8E, आदि की आवश्यकताओं से मेल खाता है।
तकनीकी मापदंड
| उत्पाद संख्या | एसएन5516-2500 | एसएन5516-3000 | |
| टेस्ट स्पेस | W1500xD2500xH800 मिमी | W2000xD3000xH1000 मिमी | |
| मेजबान का आकार | W7500xD3700xH960 मिमी | W8500xD4200xH960 मिमी | |
| मोबाइल रैक आकार | W1500xD3000 मिमी | W2200xD3200 मिमी | |
| लोड बियरिंग | 1000KG, (2000KG, 3000KG अनुकूलन योग्य) | ||
| मोबाइल रैकचलती गति | 6000 मिमी / मिनट (गति समायोज्य) | ||
| आग रोक चकराचलती गति | 6000 मिमी / मिनट (गति समायोज्य) | ||
| नियंत्रण प्रणाली | कंप्यूटर रिमोट कंट्रोल के साथ संयुक्त पीएलसी + टच स्क्रीन क्लोज-रेंज समायोजन | ||
| इग्निशन विधि | स्वचालित उच्च दबाव पैकेज इग्निशन (रिमोट कंट्रोल) | ||
| तेल स्तर की दूरी के लिए दहन तालिका | गैसोलीन तरल स्तर और परीक्षण वस्तु के बीच की दूरी को 450 सेमी ~ 550 मिमी की सीमा के भीतर समायोजित किया जा सकता है, और डिफ़ॉल्ट मान 500 मिमी है;गैसोलीन प्लेट के नीचे पानी भरा होता है | ||
| आग रोक ईंट का आकार | मानक ईसीईआर 100, आग रोक ईंट आकार 240 मिमी * 120 मीटर * 70 मिमी . का अनुपालन करें | ||
| गैसोलीन प्लेट का आकार | 3 गैसोलीन प्लेट हैं, और विभिन्न आकारों की गैसोलीन प्लेटों को बैटरी के आकार के अनुसार बदला जा सकता है।ऑपरेशन सरल है।गैसोलीन प्लेट की ऊंचाई गैसोलीन की सतह से 8 सेमी से अधिक नहीं होनी चाहिए। | ||
| बिजली की आपूर्ति | एसी 380 वी, 7 किलोवाट या क्लाइंट की साइट बिजली आपूर्ति आवश्यकताओं से मेल खाता है | एसी 380 वी, 8 किलोवाट या क्लाइंट की साइट बिजली आपूर्ति आवश्यकताओं से मेल खाता है | |
| उपकरण वजन | 3.5 टन | 4t | |
| अन्य आवश्यकताएं | गैसोलीन प्लेट के प्रज्वलन क्षेत्र को आवश्यकताओं के अनुसार समायोजित किया जा सकता है | ||
| स्वचालित रूप से गैसोलीन जोड़ें | |||
| परीक्षण आवश्यकताओं के अनुसार रिमोट कंट्रोल, इलेक्ट्रिक इग्निशन | |||
| वीडियो निगरानी प्रणाली, प्रकाश व्यवस्था | |||
उपकरण अवलोकन
1. प्रासंगिक मानक परीक्षण आवश्यकताएं
1.1 बैटरी पैक बाहरी अग्नि एक्सपोजर परीक्षण उपकरण UL 2580 खंड 42, ECE R100 अनुलग्नक 8E, आदि की आवश्यकताओं से मेल खाता है। परीक्षण वस्तु विद्युत सड़क वाहन बैटरी पैक या सिस्टम है।
1.2 परीक्षण वातावरण का तापमान 0 ℃ से ऊपर है, हवा की गति 2.5 किमी / घंटा से अधिक नहीं है, और बैटरी पैक की एसओसी आवश्यकता 50% से ऊपर है
1.3 परीक्षण में, गैसोलीन युक्त फ्लैट प्लेट का आकार परीक्षण वस्तु के क्षैतिज आकार से 20 सेमी अधिक है, लेकिन 50 सेमी से अधिक नहीं।पैन की ऊंचाई गैसोलीन की सतह से 8 सेमी से अधिक नहीं होनी चाहिए।परीक्षण वस्तु केंद्रित होनी चाहिए।गैसोलीन तरल स्तर और परीक्षण वस्तु के तल के बीच की दूरी 50 सेमी निर्धारित की गई थी।पैन के निचले हिस्से को पानी से भरें।बाहरी आग का योजनाबद्ध आरेख चित्र में दिखाया गया है:
1.4 पहला चरण: पहले से गरम करना।परीक्षण वस्तु से कम से कम 3 मीटर दूर गैसोलीन को प्रज्वलित करें, और 60 सेकंड के वार्म-अप के बाद, तेल पैन को परीक्षण के तहत उपकरण के नीचे रखें।यदि गैसोलीन फ्लैट प्लेट स्थानांतरित करने के लिए बहुत बड़ी है, तो परीक्षण वस्तु को स्थानांतरित करें और खड़े रहें
1.5 दूसरा चरण: प्रत्यक्ष दहन।परीक्षण विषयों को सीधे 70 सेकंड के लिए लौ के संपर्क में लाया जाता है
1.6 तीसरा चरण: अप्रत्यक्ष दहन।तेल पैन के ऊपर आग रोक चकरा डालें।इस अवस्था में विषयों का परीक्षण 60 सेकंड के लिए करें।या आपसी सहमति से, 60 के दशक तक सीधे लौ के संपर्क में रहें।आग रोक क्लैपबोर्ड मानक आग रोक ईंटों से बना है।विशिष्ट जाल आकार नीचे दिए गए चित्र में दिखाया गया है।यह इस आकार के संदर्भ में आग रोक सामग्री से भी बनाया जा सकता है।
आग प्रतिरोध: (सेगर-केगल) एसके 30
A12O3 संरचना: 30-33%
सरंध्रता (पीओ): 20-22% मात्रा
घनत्व: 1900-2000kg/m3
प्रभावी छिद्र क्षेत्र: 44.18%
1.7 चौथा चरण: अग्नि स्रोत को छोड़ दें।गैसोलीन फ्लैट प्लेट या नमूना निकालें और 2 घंटे के लिए निरीक्षण करें या नमूने की सतह का तापमान 45 ℃ से नीचे चला जाता है।
