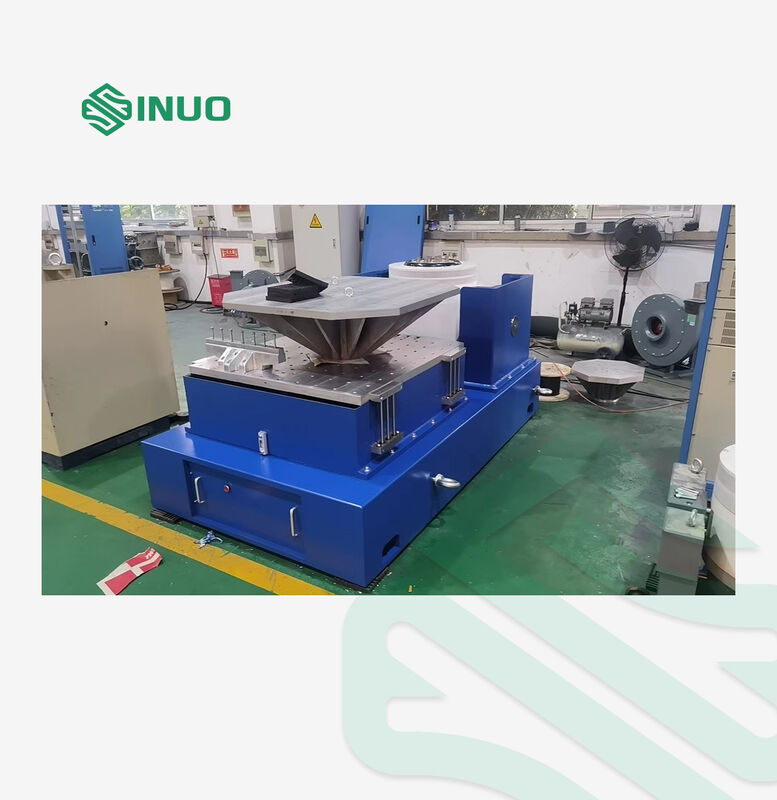

एएसटीएम डी 4728 1000 किलोग्राम बल के साथ यादृच्छिक कंपन परीक्षण मशीन

परियोजना

विन्यास निर्देश

मात्रा

वाइब्रेशन टेबल बॉडी

VG1000-76 विद्युत चुम्बकीय उत्तेजना जनरेटर

1 SET

चलती कॉइल के लिए स्वचालित केंद्र नियंत्रण उपकरण

1 SET

BL-1000 शीतलन पंखे (साइलेंसर सहित)

1 SET

VT60 वर्टिकल एक्सटेंशन टेबल (600×600 मिमी)

1 SET

HG60 क्षैतिज तेल फिल्म स्लाइड (600×600 मिमी)

1 SET

डिजिटल स्विचिंग पावर एम्पलीफायर

SA103 पावर एम्पलीफायर (चुंबकीय क्षेत्र बिजली आपूर्ति प्रणाली सहित)

1 SET

सर्वो सुरक्षा प्रणाली

1 SET

उत्तेजना शक्ति आपूर्ति

1 SET

डिजिटल कंपन नियंत्रक

VCSusb-2 डिजिटल कंपन नियंत्रक

(सॉफ्टवेर और उपयोग कार्य सहित)

2 SET

त्वरक (7 मीटर कम शोर बीएनसी-एम 5 केबल शामिल है)

2 पीसीएस

नियंत्रण सॉफ्टवेयर स्थापना सीडी

1 SET

नियंत्रण कंप्यूटर

1 SET

VG1000-76 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर

अधिकतम सिन्यूसोइडल उत्तेजना बल

1000 किलोग्राम.एफ. चोटी

अधिकतम यादृच्छिक उत्तेजक बल

1000 किलोग्राम प्रति आर.एम.

अधिकतम प्रभाव उत्तेजना बल

2000 किलोग्राम.एफ. शिखर

आवृत्ति सीमा

1 ¢ 2900 हर्ट्ज

अधिकतम विस्थापन

76 मिमी पी-पी

अधिकतम गति

1.8 मी/सेकंड

अधिकतम त्वरण

82G (800 m/s)²)

अधिकतम भार और त्वरण के बीच संबंधः F=M.A (सिनस)

5जी

10G

20G

30जी

188 किलो

88 किलो

38 किलो

21 किलो

प्रथम क्रम की प्रतिध्वनित आवृत्ति

3200 हर्ट्ज±5%

पेलोड M1+M2

300 किलो

कंपन पृथक्करण आवृत्ति

2.5 Hz

चलती कॉइल का व्यास

Ф240 मिमी

चलती कॉइल का वजन

14 किलो

नामित विलक्षण क्षण

350. एन. एम.

मेज पर पेंच

16×M10

प्रवाह लीक

<10 गाउस

अनुमेय विलक्षण क्षण

300 एन.एम.

उपकरण का आकार

945mm × 720mm × 784mm

उपकरण वजन

1000 किलो

एलए-12K डिजिटल स्विचिंग पावर एम्पलीफायर

आउटपुट शक्ति

12केवीए

आउटपुट वोल्टेज

100V

आउटपुट करंट

120ए

एम्पलीफायर की दक्षता

≥ 90%

कुल सामंजस्य विकृति (THD)

<1.0%

चालू-बंद स्तर

58KHz

वर्तमान संकल्प

0.1ए

एसएनआर

≥65डीबी

एनओइसे

≤ 70dB

समानांतर धारा समानांतरता असंतुलन की डिग्री

≤ 3%

वर्तमान सीमा कारक

≥3σ

Fअनुरोध प्रतिक्रिया

DC-5000Hz ±3dB

10-3000 हर्ट्ज ±1dB

IF लाभ

≥ 80

डीसी स्थिरता

<0.1%

प्रवर्धक का आकार

650mmL × 920mmD × 1700mmH

वजन

400 किलो

सर्वो सुरक्षा प्रणाली

कार्य

तापमान, हवा का दबाव, अति-विस्थापन, अति-भोल्टेज, अति-वर्तमान, इनपुट-निम्न-भोल्टेज, बाहरी दोष, नियंत्रण शक्ति आपूर्ति, तर्क दोष, इनपुट चरण हानि

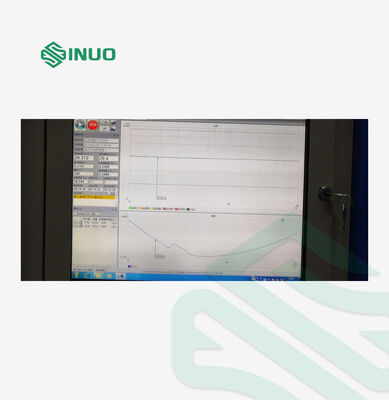

डिजिटल कंपन नियंत्रक VCSusb-2

हार्डवेयर विन्यास

2 समवर्ती इनपुट चैनल, 1 आउटपुट चैनल

नियंत्रण कार्य मॉड्यूल

साइन, यादृच्छिक

नियंत्रण कंप्यूटर

ACER पीसी ((i3-3.6GHz CPU 8GB 1TB 1000Mbps ईथरनेट पोर्ट.और 4 USB पोर्ट / माइक्रोसॉफ्ट विंडोज 10/8 ओएस)

परीक्षण रिपोर्ट संपादकों के रूप में माइक्रोसॉफ्ट वर्ड / एक्सेल और एडोब एक्रोबेट की सिफारिश की जाती है (विकल्प)

सॉफ्टवेयर

चीनी/अंग्रेजी संचालन, समय क्षेत्र और आवृत्ति क्षेत्र विश्लेषण, संकेत स्रोत, साइन आवृत्ति स्वीप विश्लेषण, आदि यह स्वचालित रूप से शब्द परीक्षण रिपोर्ट उत्पन्न कर सकते हैं। यह प्रदर्शित कर सकते हैं,संकेतों और आंकड़ों को संग्रहीत करें, और परीक्षण मापदंडों और विश्लेषण कार्यों को सेट करें।

प्रणाली त्वरक

मॉडल: LAB24110

आवृत्ति सीमाः 1-5000 हर्ट्ज

संवेदनशीलताः 30 +/- 10% पीसी/जी

तापमान सीमाः -40°C से 160°C

2PCS 7M लंबे पीवीसी "बीएनसी-एम 5" कम शोर केबल शामिल है

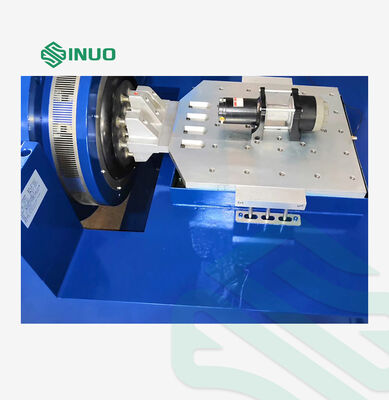

VT60 ऊर्ध्वाधर विस्तार तालिका

सामग्री

मैग्नीशियम मिश्र धातु, सतह कठोर

तालिका का आकार

600 मिमी × 600 मिमी × 200 मिमी

स्थिर छेद

M10 स्टेनलेस स्टील स्क्रू आस्तीन, टिकाऊ और पहनने के लिए प्रतिरोधी

ऊपरी सीमा उपयोग आवृत्ति

2000 हर्ट्ज

वजन

55 किलो

HG60 क्षैतिज तेल फिल्म स्लाइड टेबल

सामग्री

मैग्नीशियम मिश्र धातु, सतह कठोर

तालिका का आकार

600×600

स्थिर छेद

M10 स्टेनलेस स्टील स्क्रू आस्तीन, टिकाऊ और पहनने के लिए प्रतिरोधी

ऊपरी सीमा उपयोग आवृत्ति

2000 हर्ट्ज

वजन

55 किलो

बीएल 1000 शीतलन पंखे

पंखे की शक्ति

4KW (5HP)

वायु दबाव

0.0034 एमपीए

प्रवाह दर

0.33 m/s3

विद्युत आवश्यकताएं

विद्युत आपूर्ति

AC 3-चरण 380V/50Hz 22 केडब्ल्यू

आवश्यक संपीड़ित हवा

0.7Mpa

परीक्षण कक्ष का तापमान

0~40°C

परीक्षण कक्ष की आर्द्रता

0 से 85% तक, कोई संघनक नहीं
