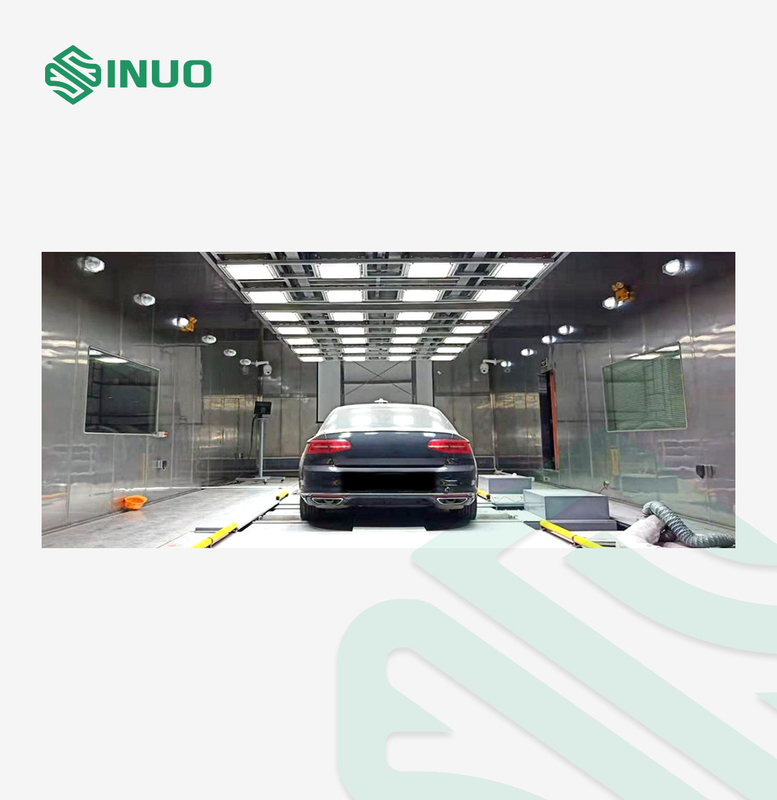

डीआईएन 75220 इलेक्ट्रिक वाहन सौर विकिरण हलोजन लैंप टेस्ट चैंबर
अनुपालन मानक और खंड
डीआईएन 75220: "सौर सिमुलेशन इकाइयों में उम्र बढ़ने वाले ऑटोमोबाइल घटक"
ISO9060:2007 "सौर ऊर्जा-विनिर्देशन और अर्धगोलाकार सौर और प्रत्यक्ष सौर विकिरण को मापने के लिए उपकरणों का वर्गीकरण"
आईएसओ 12097-2: "सड़क वाहन-एयरबैग घटक-भाग 2: एयरबैग मॉड्यूल का परीक्षण"
तकनीकी मापदंड
| कार्य आयाम: डी × डब्ल्यू × एच | 2500×2500×2500 मिमी | ||
| बाहरी आयाम: डी × डब्ल्यू × एच | 4100X3100X3000 मिमी | ||
| पावर (किलोवाट) | 13 किलोवाट | ||
| प्रदर्शन | तापमान की रेंज | कार्य कक्ष का तापमान: -30 ℃ 85 ℃ (अंधेरा चक्र) | |
| आर्द्रता रेंज | 1. प्रकाश चक्र: 10 60% आरएच 2. अंधेरे चक्र की आर्द्रता सीमा: 100% तक 3. आर्द्रता सटीकता: ± 5% |
||
| वर्णक्रमीय तरंग दैर्ध्य | 290-2450nm वैकल्पिक | ||
| लैंप विकिरण तीव्रता | 1050W / एम2सटीकता: ± 0.01W / एम2 | ||
| लैंप ट्यूब पावर | 2.5KW (एयर-कूल्ड फुल सोलर स्पेक्ट्रम मेटल हैलोजन लैंप) X 4 | ||
| लैंप कुल शक्ति | 10 किलोवाट, जीवनकाल: 1000 घंटे | ||
| ब्लैकबोर्ड तापमान | बीएसटी नियंत्रण सीमा: 80 ℃ (समायोज्य) बीपीटी नियंत्रण सीमा: 80 ℃ (समायोज्य) |
||
| आर्क सेंटर से सैंपल तक की दूरी | 1200 मिमी, प्रभावी जोखिम क्षेत्र 3000cm2 | ||
| नमूना रैक | 1200X1200 मिमी | ||
| शुद्धता रेंज | सेटिंग / संकेत सटीकता: तापमान 0.1 ℃, आर्द्रता 1% RH | ||
| तापमान और आर्द्रता सेंसर | प्लेटिनम प्रतिरोध। पीटी 100Ω / एमवी | ||
| तापन प्रणाली | पूरी तरह से स्वतंत्र प्रणाली, निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटर | ||
| आर्द्रीकरण प्रणाली | बाहरी अलगाव प्रकार, सभी स्टेनलेस स्टील उथले सतह बाष्पीकरणीय humidifier | ||
| ब्लैकबोर्ड तापमान | द्विधातु ब्लैकबोर्ड थर्मामीटर | ||
| तापमान नियंत्रक | सीमेंस कलर टच स्क्रीन और जर्मन सीमेंस पीएलसी मॉड्यूल कंट्रोल को अपनाएं | ||
| संचार प्रणाली | तापमान प्रतिरोधी और कम शोर वाली एयर कंडीशनिंग मोटर।बहु-ब्लेड केन्द्रापसारक पवन पहिया | ||
| सामग्री | बाहरी कक्ष सामग्री | उच्च गुणवत्ता वाली कार्बन स्टील प्लेट, फॉस्फेटिंग इलेक्ट्रोस्टैटिक स्प्रे उपचार / SUS304 स्टेनलेस स्टील मैट लाइन हेयरलाइन उपचार | |
| आंतरिक कक्ष सामग्री | SUS304 उच्च गुणवत्ता वाले स्टेनलेस स्टील चिकनी प्लेट | ||
| नमूना रैक सामग्री | SUS304 उच्च गुणवत्ता वाले स्टेनलेस-स्टील बार | ||
| चौखट इन्सुलेशन |
उच्च और निम्न तापमान उम्र बढ़ने सिलिकॉन रबर दरवाजा सील पट्टी
|
||
| नमूना रैक की संख्या | ब्लैकबोर्ड तापमान और विकिरण सेंसर के अनुसार नमूनों की संख्या 16 है | ||
| सूर्य नेत्र | जर्मन चिप के साथ इंटेलिजेंट इरेडिएशन इंडक्शन लूप सिस्टम।विकिरण तीव्रता के सेटिंग मान को स्वचालित रूप से ठीक करें।यह उच्च तापमान और उच्च आर्द्रता प्रतिरोध है;खोल 304 सामग्री से बना है। | ||
| मानक विन्यास | विकिरण रोधी कांच की खिड़कियों का 1 सेट, 4 लैंप | ||
| सुरक्षा संरक्षण | बिजली के रिसाव, शॉर्ट सर्किट, तापमान से अधिक, पानी की कमी, मोटर ज़्यादा गरम, करंट से सुरक्षा | ||
| बिजली की आपूर्ति | AC380V ± 10％ 50 ± 0.5 हर्ट्ज तीन चरण पांच तार प्रणाली | ||
| परिवेश तापमान का प्रयोग करें | 5℃～＋30℃≤85％आरएच | ||
उपकरण अवलोकन
प्रकाश की व्यवस्था
प्रणाली बुद्धिमान नियंत्रण बिजली की आपूर्ति, परावर्तक दीपक आवास के अनुकूलित डिजाइन, ओसराम 2500W धातु हलोजन लैंप, कैबिनेट, रोशनी मीटर, आदि से बना है। यह विभिन्न परिस्थितियों में सूरज की रोशनी विकिरण वातावरण को पूरी तरह से अनुकरण कर सकता है।तापमान, आर्द्रता, बारिश और बर्फ जैसे पर्यावरणीय कारकों के साथ युग्मित, इसका उपयोग परीक्षण नमूने (थर्मल, मैकेनिकल, रासायनिक, विद्युत, आदि) पर प्रत्यक्ष सौर विकिरण के प्रभाव का मूल्यांकन करने के लिए किया जाता है, और इसका उपयोग प्रकट करने के लिए भी किया जा सकता है। घटक प्रभाव में विभिन्न सामग्रियों के बीच पारस्परिक संपर्क।इलेक्ट्रॉनिक्स, सामग्री और छोटी मात्रा के परीक्षण टुकड़ों के परीक्षण के लिए सूर्य के प्रकाश सिमुलेशन प्रणाली का अकेले उपयोग किया जा सकता है।सिस्टम के कई सेटों को पेशेवर डिज़ाइन और लेआउट के माध्यम से एक हल्के सरणी में जोड़ा जा सकता है, जिसका उपयोग कारों, ट्रकों, फोटोवोल्टिक मॉड्यूल, यहां तक कि ट्रेनों और हवाई जहाजों के परीक्षण के लिए किया जाता है।
बुद्धिमान बिजली की आपूर्ति (ईपीएस):
1) पावर मॉड्यूल नियंत्रण कोर के रूप में एक उच्च-प्रदर्शन एमसीयू का उपयोग करता है, और उच्च-सटीक वेक्टर नियंत्रण एल्गोरिदम ऊर्जा का एक स्थिर उत्पादन सुनिश्चित करता है, ताकि दीपक की चमक तय हो और इनपुट ग्रिड वोल्टेज से प्रभावित न हो और ठंडा करना।
2) यह 20% से 100% आउटपुट स्टीप्लेस समायोजन का एहसास कर सकता है, समग्र गर्मी अपव्यय छोटा है, और इसमें कई नियंत्रण और संचार विधियां हैं।
| दिखाना | ऑपरेशन इंटरफ़ेस डिस्प्ले | भागो स्थिति | आउटपुट वोल्टेज और आउटपुट करंट की निगरानी कर सकते हैं, तापमान पावर और मॉड्यूल तापमान आदि सेट कर सकते हैं। |
| पैरामीटर सेटिंग | प्रासंगिक पैरामीटर मान वास्तविक आवश्यकताओं के अनुसार लचीले ढंग से सेट किए जा सकते हैं | ||
| सुरक्षा / अलार्म कार्य | ओवरकरंट, ओवरवॉल्टेज, अंडरवॉल्टेज, ओवरहीट, शॉर्ट सर्किट, इंटरनल स्टोरेज फेल्योर आदि। | ||
| परिवेश | परिवेश का तापमान | -10 ℃ से + 50 ℃ (कोई फ्रीज नहीं) | |
| परिवेश आर्द्रता | 90% से कम (कोई ठंढ नहीं) | ||
| आसपास का वातावरण | इंडोर (कोई सीधी धूप नहीं, कोई जंग नहीं, कोई ज्वलनशील गैस नहीं, कोई तेल धुंध नहीं, कोई धूल नहीं, आदि) | ||
| ऊंचाई | 1000m . से कम | ||
3) बिजली आपूर्ति नियंत्रण प्रकाश प्रक्रिया के दौरान वास्तविक समय में दीपक की स्थिति की निगरानी कर सकता है और संबंधित चेतावनी दे सकता है।यदि प्रकाश विफल रहता है, तो यह प्रकाश को रोक देगा और एक निश्चित देरी से अधिक होने पर अलार्म संकेत देगा, उच्च वोल्टेज बनाए रखने के लिए लंबे समय तक असफल प्रकाश व्यवस्था की खतरनाक स्थिति से बचना चाहिए।
अलमारी:
मॉड्यूलर बिजली आपूर्ति डिजाइन, समग्र कैबिनेट के साथ, छोटे पदचिह्न, साफ लाइनों, सुविधाजनक कनेक्शन के फायदे के साथ;बिजली की आपूर्ति को एकीकृत नियंत्रण के लिए समग्र कैबिनेट में रखा जा सकता है, परीक्षण बॉक्स नियंत्रण प्रणाली में संबंधित संचार इंटरफ़ेस प्रोटोकॉल प्रदान करें, और सिस्टम स्थानीय नियंत्रण और संचालन, नियंत्रण सटीकता के लिए टच स्क्रीन का उपयोग करें: ≤5%।
सूरज की रोशनी अनुकरण:
प्रकाश स्रोतों के कुल 98 सेट, प्रकाश स्रोतों का प्रत्येक सेट एक ईपीएस नियंत्रण बिजली आपूर्ति से लैस है, जो प्रत्येक प्रकाश स्रोत की बिजली आपूर्ति को अलग से नियंत्रित कर सकता है।
पूर्ण स्पेक्ट्रम: +/- 10%, 1 मीटर की ऊंचाई के भीतर।
सिमुलेशन के बाद, प्रकाश सिमुलेशन की सिमुलेशन एकरूपता लगभग ± 5% है, जो ± 10 की आवश्यकता से बेहतर है।
विवरण के लिए, सिमुलेशन गणना के निम्नलिखित आंकड़े देखें:
नियंत्रण प्रणाली:
लाइटिंग सिमुलेशन सिस्टम बंद-लूप नियंत्रण मोड को अपनाता है, जो KIPP और ZONEN SMP10 उच्च-संवेदनशीलता प्रकाश संवेदक से लैस है जो ISO 9060 दो-स्तरीय मानक को पूरा करता है।इस सेंसर के माध्यम से मापी गई सतह की प्रकाश की तीव्रता को वास्तविक समय में एकत्र किया जाता है।परीक्षण के दौरान प्रकाश की स्थिरता सुनिश्चित करने के लिए नियंत्रण प्रणाली स्वचालित रूप से निर्धारित मूल्य और एकत्रित मूल्य के बीच विचलन के अनुसार ऊर्जा उत्पादन को समायोजित करती है।
लाभ:
व्यापक ऑपरेटिंग वातावरण
चूंकि प्रकाश व्यवस्था के परावर्तक में कोई स्टार्टर लैंप इलेक्ट्रॉनिक घटक नहीं हैं, इसलिए सिस्टम में बहुत व्यापक तापमान और आर्द्रता ऑपरेटिंग रेंज है (तापमान सीमा -100 ℃ -200 ℃ है, आर्द्रता सीमा 0-98%) है।
उच्च सुरक्षा
क्योंकि लाइटर बुद्धिमान बिजली की आपूर्ति में स्थापित है, बुद्धिमान बिजली की आपूर्ति वास्तविक समय में काम कर रहे वोल्टेज और धातु हलाइड लैंप के वर्तमान की निगरानी कर सकती है, यह सुनिश्चित करने के लिए कि दीपक बंद होने पर बिजली की आपूर्ति स्वचालित रूप से बंद हो जाती है और दीपक उत्साहित नहीं है, और अलार्म जानकारी दी गई है।इसके अलावा, उच्च वोल्टेज बिजली के झटके के लापरवाह संचालन से बचने के लिए, उपयोग के बाद डिवाइस को छुट्टी देने की आवश्यकता नहीं है।
आउटपुट को नियंत्रित करने के लिए BUCK वोल्टेज रेगुलेटर सर्किट और पावर वेक्टर कंट्रोल एल्गोरिथम के साथ आता है, प्रभावी रूप से ग्रिड के उतार-चढ़ाव के कारण होने वाली लाइट विलुप्त होने की घटना से बचा जाता है।गलती अलार्म और स्वचालित सुरक्षा के साथ, प्रकाश बंद होने पर आउटपुट अंत में कोई वोल्टेज नहीं होता है।
अच्छी स्थिरता
बक वोल्टेज रेगुलेटर सर्किट के साथ आता है, जो AC340V 440V पर काम कर सकता है;आउटपुट पावर स्थिर और समायोज्य है यह सुनिश्चित करने के लिए नियंत्रण प्रणाली को पावर वेक्टर नियंत्रण एल्गोरिदम द्वारा नियंत्रित किया जाता है;स्वचालित मुआवजा कार्यों जैसे वायु निष्कर्षण मुआवजे, असामान्यताओं की वास्तविक समय की निगरानी और स्वचालित समायोजन, वोल्टेज में उतार-चढ़ाव और परिवेश के तापमान में उतार-चढ़ाव की परवाह किए बिना, आउटपुट ऊर्जा अभी भी स्थिर है;व्यापक सुरक्षा सुरक्षा: दीपक पैरामीटर त्रुटि संरक्षण, दीपक वियोग संरक्षण, दीपक शॉर्ट सर्किट संरक्षण, आदि;जर्मन सीमेंस आईजीबीटी, जापानी चुंबकीय कोर, अमेरिकी एमसीयू का उपयोग करना।(100 ℃ पर काम कर सकते हैं);सभी उपकरण 100% कार्यात्मक परीक्षण और उम्र बढ़ने की प्रक्रिया परीक्षण पास कर चुके हैं।
विस्तृत समायोजन रेंज
माइक्रो कंप्यूटर नियंत्रण, स्वचालित क्षतिपूर्ति कार्यों जैसे कि वेंटिलेशन मुआवजे, असामान्यताओं की वास्तविक समय की निगरानी और स्वचालित समायोजन के साथ, ताकि सिस्टम में 10% -100% ऊर्जा स्टीप्लेस से समायोजित करने की क्षमता हो।रैखिक नियंत्रण और वर्ग तरंग आउटपुट के साथ, उच्चतम दक्षता हासिल की जाती है, वोल्टेज में उतार-चढ़ाव और परिवेश के तापमान में उतार-चढ़ाव की परवाह किए बिना, आउटपुट ऊर्जा अभी भी स्थिर है।
1. सूरज की रोशनी सिमुलेशन प्रणाली

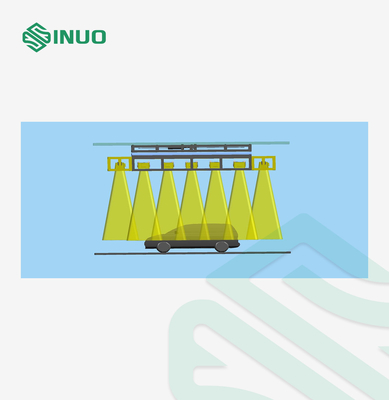

इस परीक्षण प्रणाली में कुल 98 सूर्य के प्रकाश सिमुलेशन इकाइयां (14 × 7) शामिल हैं।प्रत्येक सनलाइट सिमुलेशन यूनिट में समान शक्ति होती है और यह 4KW है।विशिष्ट वितरण इस प्रकार है:
| वर्णक्रमीय क्षेत्र | बैंडविड्थ (एनएम) |
विकिरण (% का कुल) |
सहनशीलता मिनट |
सहनशीलता मैक्स |
विकिरण (डब्ल्यू / एम²) |
वर्णक्रमीय क्षेत्र विकिरण (डब्ल्यू / एम²) |
| यूवीबी | 280 से 320 | 0.5 | 0.3 | 0.7 | 5.6 | 5.6 |
| यूवीए | 320 से 360 | 2.4 | 1.8 | 3 | 26.9 | 62.7 |
| 360 से 400 | 3.2 | 2.4 | 4.4 | 35.8 | ||
| विज़ | 400 से 520 | 17.9 | 16.1 | 19.7 | 200.5 | 580.2 |
| 520 से 640 | 16.6 | 14.9 | 18.3 | 185.9 | ||
| 640 से 800 | 17.3 | 12.8 | 19 | 193.8 | ||
| आईआर | 800 से 3000 | 42.1 | 33.7 | 50.5 | 471.5 | 471.5 |
| कुल | 1120 | 1120 | ||||
2. विकिरण का प्रभावी क्षेत्र: 1500 × 1500 मिमी
3. विकिरण दूरी: 1200 मिमी (निश्चित)
4. औसत विकिरण तीव्रता: 1050W / एम 2
(600-1200W / m2 के भीतर लगातार समायोज्य, मॉडुलन सटीकता 50W / m2 से अधिक नहीं है। 200W / m2 के कम-विकिरण प्रयोगों के लिए इस्तेमाल किया जा सकता है। EPS के कारण 50% -100% की सीमा के भीतर असीम रूप से समायोज्य है , 200W के कम-विकिरण के प्रयोग के लिए, झंझरी को बढ़ाया जाना चाहिए, और विकिरण की तीव्रता को झंझरी की संचरण दर (60%, 80% दो विशिष्टताओं) के माध्यम से नियंत्रित किया जाना चाहिए, ताकि प्रकाश की तीव्रता 200W / m2 तक पहुंच सके।
5. लाइट सपोर्ट
दीपक समर्थन औद्योगिक एल्यूमीनियम प्रोफाइल से बना है।
लैम्पशेड एल्यूमीनियम मैग्नीशियम मिश्र धातु से बना है।

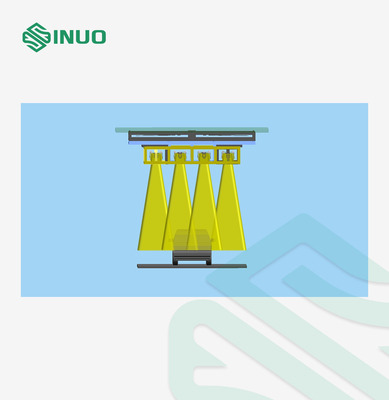

लैम्प सपोर्ट पर लैम्प स्टैंड के 4 सेट लगाए गए हैं।लैंप स्टैंड को 2 क्षैतिज पंक्तियों में विभाजित किया गया है, प्रत्येक पंक्ति में 4 लैंप ट्यूब, और प्रत्येक बल्ब 2500W है।लैंप ट्यूब के आगे, पीछे, बाएँ और दाएँ के बीच की दूरी 1200MM है, और प्रत्येक प्रकाश बल्ब में एक स्वतंत्र स्विच नियंत्रण होता है।प्रकाश बल्ब का लेआउट आंकड़ों में दिखाया गया है।दीपक की शक्ति समायोजन सीमा 10% से 100% की सीमा के भीतर स्थिर समायोजन है, दीपक की कुल शक्ति 10KW है।
6. प्रकाश तीव्रता सेंसर
W/m² में दीप्तिमान शक्ति को मापने के लिए तीन प्रकाश तीव्रता वाले सेंसर का उपयोग किया जाता है।
प्रकाश तीव्रता सेंसर उच्च तापमान के लिए प्रतिरोधी है और पूरे परीक्षण प्रक्रिया में वाहन पर स्थापित किया जा सकता है।
प्रकाश तीव्रता सेंसर एक उच्च तापमान प्रतिरोधी 10 मीटर लंबी कनेक्टिंग केबल से लैस है।
प्रकाश तीव्रता सेंसर जंक्शन बॉक्स में जुड़ा और डिस्कनेक्ट हो गया है।
मेटल हैलाइड लैंप की तीव्रता को ईपीएस द्वारा 50% तक समायोजित किया जा सकता है।यदि कम-विकिरण परीक्षण की आवश्यकता होती है, तो इसे प्रकाश स्रोत को बंद करके प्राप्त किया जा सकता है।
1120 W/m² सभी लैंपों को विद्युत रूप से कम करना चालू
1040 W/m² सभी लैंपों को विद्युत रूप से कम करना चालू
915 W/m² सभी लैंपों को विद्युत रूप से कम करना चालू
730 W/m² सभी लैंपों को विद्युत रूप से कम करना चालू
505 W/m² लैंप के आधे हिस्से को विद्युत रूप से कम करना चालू
270 W/m² लैंप के आधे हिस्से को विद्युत रूप से कम करना चालू
55 डब्ल्यू/एम² संभव नहीं
वर्दी

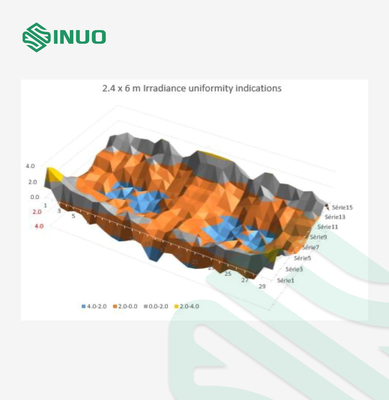

600-1200W / m² की सीमा में, प्रभावी विकिरण क्षेत्र के भीतर एकरूपता 10% से कम है।जब कम-विकिरण परीक्षण किया जाता है, तो एकरूपता आवश्यकताओं की आवश्यकता नहीं होती है।एकरूपता परीक्षण विधि: प्रभावी विकिरण क्षेत्र 4000x6000 मिमी को 384 वर्गों में विभाजित करें, प्रत्येक वर्ग का क्षेत्रफल 250x250 मिमी है, रेडियोमीटर को प्रत्येक वर्ग के केंद्र में रखें।
7. प्रकाश नियंत्रण मोड
प्रकाश तीव्रता प्रतिक्रिया के माध्यम से स्वचालित नियंत्रण, मैन्युअल रूप से आवश्यक तीव्रता में समायोजित किया जा सकता है, और जब मापा पैरामीटर मान सीमा से अधिक हो जाता है तो अलार्म / स्टॉप का कार्य होता है।
8. तकनीकी डेटा
सिस्टम ऑपरेटिंग तापमान रेंज: -20 डिग्री सेल्सियस से + 60 डिग्री सेल्सियस
सिस्टम स्टोरेज तापमान रेंज: -40 डिग्री सेल्सियस से + 60 डिग्री सेल्सियस
विकिरण क्षेत्र: 1200 मिमी x5000 मिमी
विकिरण शक्ति: संदर्भ विमान पर अधिकतम 1200 W / m²
विकिरण दूरी: संदर्भ विमान से बल्ब 200-1200 मिमी से समायोज्य है।
विकिरण तीव्रता नियंत्रण: 10% ~ 100%
एकरूपता: संदर्भ सतह ± 10% है
प्रकाश तीव्रता सेंसर: कुल 1 सेट
कंप्यूटर से लैस (औद्योगिक कंप्यूटर)
चैंबर डिजाइन चित्र
सवाल और जवाब
प्रश्न: यह उपकरण किस तापमान तक पहुँच सकता है?
ए: सिस्टम ऑपरेटिंग तापमान रेंज: -20 डिग्री सेल्सियस से + 60 डिग्री सेल्सियस
सिस्टम स्टोरेज तापमान रेंज: -40 डिग्री सेल्सियस से + 60 डिग्री सेल्सियस।
प्रश्न: विकिरण क्षेत्र के लिए आकार क्या है?
ए: Theविकिरण क्षेत्रउपकरण 1200 मिमी x5000 मिमी . है.
