| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN886-48m³ |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

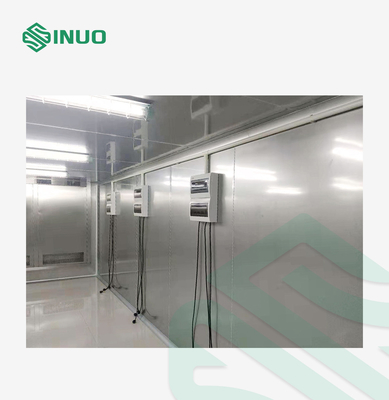

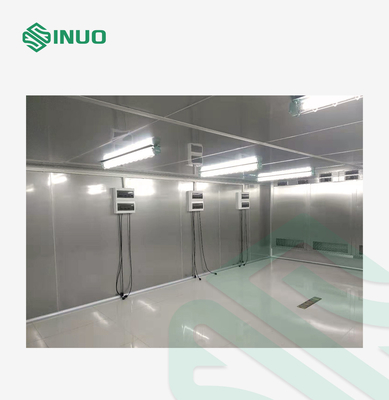

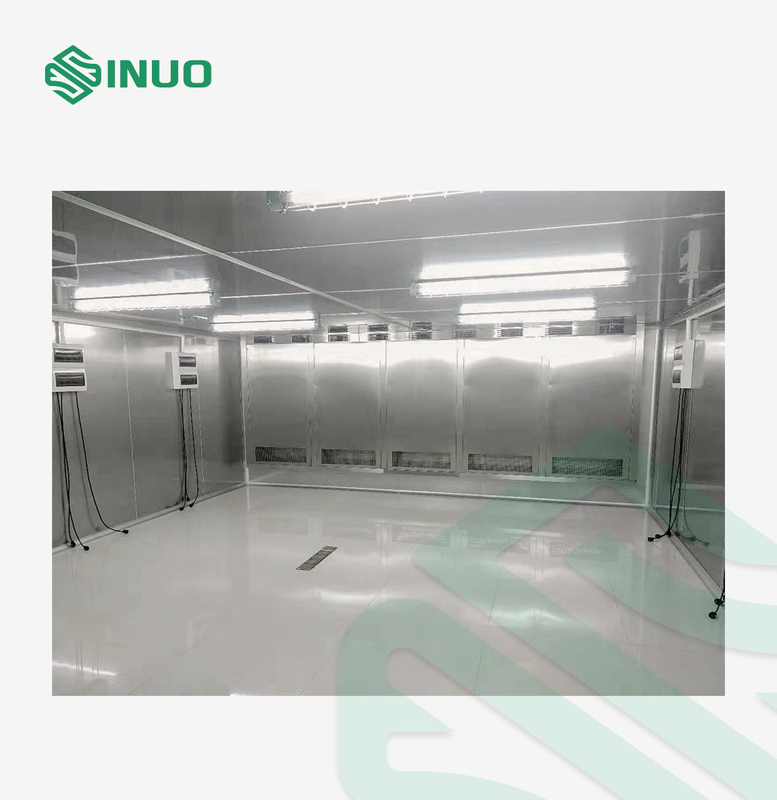

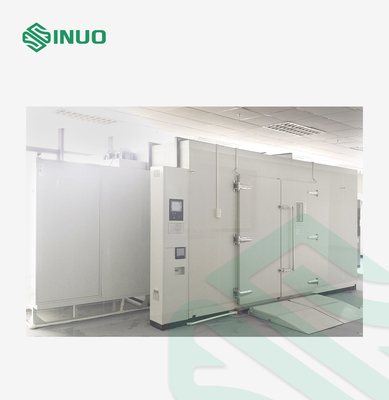

48m3लगातार तापमान और आर्द्रता जलवायु परीक्षण कक्ष में चलो
अनुपालन मानक और खंड
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, IDT"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
आईईसी 60068-2-1: 2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी"
आईईसी 60068-2-2: 2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी"
उपकरण अवलोकन
यह वॉक-इन परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।यह उच्च और निम्न तापमान और भंडारण, परिवहन और उपयोग के दौरान आर्द्र वातावरण के तहत विद्युत, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में व्यापक रूप से उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्रियों के तापमान अनुकूलन क्षमता को उच्च और निम्न निर्धारित किया जा सके। तापमान और आर्द्र वातावरण, विशेष रूप से उत्पाद विद्युतीकरण के लिए प्रदर्शन और यांत्रिक गुणों में परिवर्तन।
तकनीकी मापदंड
| 1. उत्पाद का नाम | वॉक-इन लगातार तापमान और आर्द्रता परीक्षण कक्ष |
| तरीका | SN886-48m3 |
| 2. लागू निर्देश | |
| 2.1.लागू सीमा | यह उपकरण विभिन्न विद्युत और इलेक्ट्रॉनिक उत्पादों और अन्य उत्पादों, भागों और सामग्रियों, जैसे निरंतर उच्च और निम्न तापमान, क्रमिक परिवर्तन और चक्र परीक्षणों के पर्यावरणीय सिमुलेशन विश्वसनीयता परीक्षणों के लिए उपयुक्त है। |
| 2.2.सुरक्षा परीक्षण प्रतिबंध |
ए) ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों के नमूनों का परीक्षण और भंडारण बी) संक्षारक पदार्थ के नमूनों का परीक्षण, जैविक नमूनों का परीक्षण और भंडारण सी) मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण और भंडारण |
| 3. मात्रा और आकार | |
| 3.1.प्रभावी मात्रा | 48m³ |
| 3.2.भीतरी बॉक्स आकार | W4000 मिमी * D4000 मिमी * H3000 मिमी |
| 3.3.बाहरी बॉक्स आकार |
W4700 मिमी * D5000 मिमी * H3200 मिमी (इकाई आकार को छोड़कर) के बारे में अनुस्मारक: कृपया अंतिम डिज़ाइन देखें और बाहरी आयामों के लिए तीन विचारों की पुष्टि करें |
| 4. प्रदर्शन | |
| 4.1.शीतलन विधि | पानी ठंढा करना |
| 4.2.तापमान की रेंज | -40 डिग्री ～ 120 ℃ |
| 4.3.आर्द्रता सीमा | 30% -98% आरएच |
| 4.4.तापमान / आर्द्रता में उतार-चढ़ाव | ± 2 ℃ / ± 2.0% आरएच |
| 4.5.तापमान संकल्प सटीकता | 0.01 ℃ |
| 4.6.आर्द्रता संकल्प सटीकता | 0.01RH |
| 4.7.तापमान एकरूपता | 2℃ |
| 4.8.आर्द्रता एकरूपता | <75% आरएच: ± 3% आरएच;> 75% आरएच ± 5% आरएच |
| 4.9.ताप समय | आरटी～120℃≤90मिनट |
| 4.10.ठंड का समय | आरटी～-40℃≤130मिनट |
| 4.11.तापमान वृद्धि और गिरावट ओवरशूट | ±1℃ |
| 4.12.लोड की स्थिति | 4KW (नमूना की गर्मी पैदा करने की क्षमता) |
| 4.14.परीक्षण मानक |
आईईसी 60068-2-1: 2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी" आईईसी 60068-2-2: 2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी" IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, IDT" IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT" |
| 4.15.तापमान और आर्द्रता का योजनाबद्ध आरेख |
पीएस: मानक आर्द्रता 20% ~ 95% एचआर |
| 5. संरचना और सामग्री | |
| 5.1 बाहरी बॉक्स सामग्री | उन्नत ठंडे और गर्म स्टील प्लेट गैर स्थैतिक नैनो-बेकिंग पेंट को अपनाएं |
| 5.2.भीतरी बॉक्स सामग्री | SUS304 स्टेनलेस स्टील प्लेट |
| 5.3.थर्मल इन्सुलेशन सामग्री | उच्च तापमान और आग प्रतिरोधी कठोर पॉलीयूरेथेन फोम |
| 5.4.डोर फ्रेम सीलिंग स्ट्रिप | सिलिकॉन रबर सीलिंग पट्टी |
| 5.5.चैंबर का दरवाजा | डबल-लीफ दरवाजे बाहर खुलते हैं, डोर फ्रेम और डोर पैनल के किनारे इलेक्ट्रिक हीटिंग डिवाइस और ओवरफ्लो डिच से लैस हैं |
| 5.6.इलेक्ट्रिक हीटिंग ग्लास अवलोकन खिड़की |
मात्रा: 2 स्थान: परीक्षण कक्ष के दरवाजे पर (या ग्राहक द्वारा निर्दिष्ट स्थान) फॉर्म: बिल्ट-इन एंटी-फॉगिंग हीटिंग एलिमेंट के साथ 3-लेयर वैक्यूम मजबूत ग्लास |
| 5.7.प्रकाश | उच्च और निम्न तापमान प्रतिरोधी विस्फोट-सबूत ऊर्जा-बचत लैंप |
| 5.8.दबाव संतुलन बंदरगाह | स्व-रीसेटिंग दबाव खिड़कियों के 4 सेट विरोधी पसीना लाइन के साथ सभी एल्यूमीनियम मिश्र धातु |
| 5.9.वज़न सहना | प्रयोगशाला भार: 1000KG |
| 5.10.नमूना छेद |
कक्ष की बाईं ओर की दीवार पर 100mm के व्यास वाला एक छेद और एक ही समय में एक रबर आइसोलेशन प्लग और एक रबर कवर से सुसज्जित है।
|
| 5.11नॉन-स्लिप फ्लोर |
आंतरिक संचालन के दौरान कर्मियों को घायल होने से बचाने के लिए फर्श 4.0 मिमी स्टेनलेस स्टील नॉन-स्लिप डिज़ाइन को अपनाता है।
|
| 5.12 ड्रेनेज |
फर्श को एक जल निकासी टैंक के साथ डिजाइन किया गया है,
और उच्च तापमान और आर्द्रता परीक्षण के अंत के बाद परीक्षण कक्ष में पानी नहीं है
|
| 5.13 फुट कप |
इलेक्ट्रिक बॉक्स का फुट कप शॉक को अवशोषित करने और कंप्रेसर और कॉपर पाइप वेल्डिंग की सुरक्षा के लिए सिलिका जेल पैड को अपनाता है
|
| 5.15.पूरी मशीन का शोर | 80dB |
| 6. एयर कंडीशनिंग सिस्टम | |
| 6.1.लगातार तापमान विधि | शीत संतुलन विधि अपनाएं |
| 6.2.ऊर्जा बचत का कार्य सिद्धांत |
पारंपरिक निरंतर आर्द्रता विधि: जब वास्तविक तापमान निर्धारित तापमान तक पहुंच जाता है, तो कंप्रेसर की शीतलन क्षमता अपरिवर्तित रहती है, और बॉक्स में तापमान संतुलन प्राप्त करने के लिए कंप्रेसर की शीतलन क्षमता को ऑफसेट करने के लिए हीटिंग विधि का उपयोग किया जाता है। शीत संतुलन विधि: जब वास्तविक तापमान निर्धारित मूल्य तक पहुंच जाता है, तो ठंडा सोलनॉइड वाल्व आउटपुट नियंत्रक पीआईडी द्वारा नियंत्रित होता है, और बॉक्स में तापमान नियंत्रित शीतलन आउटपुट के माध्यम से संतुलित होता है।परंपरागत निरंतर आर्द्रता विधि की तुलना में, पूरी इकाई बनाने के लिए हीटिंग आउटपुट कम हो जाता है परंपरागत विधि की तुलना में, उपकरण 40% ऊर्जा बचत प्राप्त कर सकते हैं |
| 6.3.वायु शीतलन विधि | कैस्केड कंप्रेसर प्रशीतन |
| 6.4.परिसंचारी मोटर | ताइवान तातुंग लो वोल्टेज इंडक्शन मोटर |
| 6.5.सेंसर |
तापमान और आर्द्रता माप सेंसर और नियंत्रक के साथ PT100 प्लैटिनम प्रतिरोध सेंसर |
| 6.6.पवन पहिया | बहु-पंख केन्द्रापसारक परिसंचारी प्रशंसक, उच्च और निम्न तापमान प्रतिरोधी एल्यूमीनियम मिश्र धातु ब्लेड |
| 7. रेफ्रिजरेटिंग सिस्टम | |
| 7.1शीतलन विधि | मूल आयातित कैस्केड मूक प्रकार, उच्च दक्षता और ऊर्जा बचत कंप्रेसर |
| 7.2.कंप्रेसर |
मूल आयातित जर्मन बिट्ज़र सेमी-हर्मेटिक कंप्रेसर। 8HP कम्प्रेसर के 2 सेट
|
| 7.3.शीतल |
गैर-फ्लोरीन पर्यावरण संरक्षण HFC404A (हनीवेल) और ड्यूपॉन्ट R23 रेफ्रिजरेंट
|
| 7.4.कंडेनसर |
उच्च दक्षता खोल और ट्यूब प्रकार (पानी ठंडा)
कूलिंग वॉटर टॉवर (प्रसिद्ध ब्रांड) और पाइपलाइन से लैस
|
| 7.5.बाष्पीकरण करनेवाला |
हाइड्रोफिलिक झिल्ली (मोटा पंख) के साथ उच्च दक्षता बहु-खंड फिन बाष्पीकरण
|
| 7.6.तेल विभाजक |
एमर्सन एडब्ल्यू
|
| 7.7.विस्तार वॉल्व |
डैनफॉस थर्मल विस्तार वाल्व
|
| 7.8.सोलेनोइड वाल्व |
जापान सगिनोमिया और डैनफोसो
|
| 7.9.अन्य सामान |
पहले अंतरराष्ट्रीय ब्रांड के सभी उच्च गुणवत्ता वाले उत्पाद (दाईं ओर चित्रित: सुखाने वाला फ़िल्टर)
|
| 7.10.निरार्द्रीकरण |
रेफ्रिजरेशन सिस्टम द्वारा फ्रीजिंग और डीह्यूमिडिफाइंग (बॉक्स में हवा ओस बिंदु तापमान के नीचे बाष्पीकरणकर्ता से होकर गुजरती है, और पानी अवक्षेपित होता है)।
* हाइड्रोफिलिक झिल्ली उपचार के साथ बाष्पीकरणकर्ता पंख चुनें, बेहतर निरार्द्रीकरण प्रदर्शन, क्योंकि हाइड्रोफिलिक झिल्ली एल्यूमीनियम पंखों का पानी का तनाव छोटा होता है, वायु संघनन से पानी की बूंदों को फिसलना आसान होता है, और अवरोधक जल पुलों का उत्पादन करना आसान नहीं होता है। फिन गैप।जिससे निरार्द्रीकरण दक्षता में काफी सुधार हुआ है! |
| 8. ताप और आर्द्रीकरण प्रणाली | |
| 8.1.ताप विधि | बिजली की हीटिंग |
| 8.2.भाप आपूर्ति विधि | प्रत्यक्ष इंजेक्शन खोलें, जनरेटर के अंदर सीधे परीक्षण कक्ष से जुड़ा होता है, आंतरिक दबाव को शून्य के करीब रखता है |
| 8.3.ताप ट्यूब |
स्टेनलेस स्टील फिनिश निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटिंग ट्यूब, हीटिंग ट्यूब एंटी-एमसी आसंजन डिजाइन, हीटर कनेक्शन, गर्मी प्रतिरोधी तार का उपयोग किया जाता है, हीटर को बॉक्स के शीर्ष पर परिसंचारी वायु नलिका में रखा जाता है, और आग प्रतिरोधी और इसके चारों ओर गर्मी-इन्सुलेट सामग्री डाली जाती है
|
| 8.4.आर्द्रीकरण ट्यूब |
ए) आर्द्रीकरण सिलेंडर (बॉयलर विधि) का उपयोग आर्द्रीकरण के लिए किया जाता है, जो पारंपरिक सतह आर्द्रीकरण (पानी पैन प्रकार) की तुलना में तेज़ होता है और इसमें उच्च नियंत्रण सटीकता होती है। बक्से में यह पैमाने जैसे अशुद्धता प्रदूषण का उत्पादन नहीं करेगा, इसमें कम आर्द्रता का प्रदर्शन अच्छा है, और इसे साफ करना आसान है। बी) आर्द्रीकरण ट्यूब सभी स्टेनलेस-स्टील सीमलेस आवरण को गोद लेती है, इन्सुलेशन प्रतिरोध 50MΩ से अधिक है, और इसमें ड्राई-बर्न रोकथाम नियंत्रक है सी) आर्द्रीकरण सिलेंडर स्टेनलेस स्टील से बना है और इसमें जल स्तर अवलोकन खिड़की है। डी) शुष्क हवा के साथ कम तापमान
|
| 8.5.नियंत्रण रखने का तरीका |
गैर-संपर्क नियंत्रण नियंत्रक का आउटपुट सिग्नल एसएसआर सॉलिड स्टेट रिले के माध्यम से उच्च परिशुद्धता प्राप्त करता है गैर संपर्क स्विच नियंत्रण |
| 8.6.आर्द्रीकरण बॉयलर | मशीन रूम के अंदर स्थापित |
| 8.7.आर्द्रीकरण जल उपचार | एक समर्पित वाटर सॉफ्टनिंग डिवाइस से लैस, जो पानी में अशुद्धियों को प्रभावी ढंग से हटा सकता है (पानी की अशुद्धियों को फ़िल्टर करने के लिए सक्रिय कार्बन फिल्टर के साथ शुद्ध पानी रिकवरी सिस्टम डिवाइस का 1 सेट)। |
| 9. नियंत्रण प्रणाली | |
| 9.1.नियंत्रक | नियंत्रक के पास अंग्रेजी प्रदर्शन, स्व-निदान कार्य है, विफलता और उपचार पद्धति के कारण का संकेत देता है, और परीक्षण डेटा और प्रक्रिया को रिकॉर्ड करता है |
| 9.2.संवाद इंटरफ़ेस | औद्योगिक नियंत्रण वास्तुकला टच स्क्रीन एलसीडी रंग प्रदर्शन, अंग्रेजी मेनू संवाद मोड |
| 9.3.सटीकता सेट करना | तापमान 0.1 ℃, समय 0.1 मिनट, आर्द्रता 1% आरएच |
| 9.4.तापमान इनपुट | उच्च परिशुद्धता सेंसर |
| 9.5आर्द्रता इनपुट | उच्च परिशुद्धता इलेक्ट्रोस्टैटिक कैपेसिटेंस आर्द्रता सेंसर |
| 9.6.नियंत्रण रखने का तरीका | पीआईडी नियंत्रण |
| 9.7.ऑपरेशन मोड | प्रोग्राम ऑपरेशन मोड, फिक्स्ड वैल्यू ऑपरेशन मोड, टाइमिंग स्टार्ट-अप ऑपरेशन मोड |
| 9.8.सिस्टम क्षमता | कार्यक्रमों के 1000 समूह * प्रति समूह 100 खंड (1000 बार अलग से साइकिल चलाए जा सकते हैं), कार्यक्रमों के प्रत्येक समूह द्वारा आवश्यक खंडों की संख्या को मनमाने ढंग से विभाजित किया जा सकता है, और कार्यक्रमों के प्रत्येक समूह को स्वतंत्र रूप से एक दूसरे से जोड़ा जा सकता है |
| 9.9.परीक्षण डेटा प्रदर्शन | तापमान, मापा तापमान, कुल परिचालन समय, खंड संचालन समय, खंड शेष समय, हीटिंग स्थिति, कैलेंडर समय, आदि सेट करें। |
| 9.10.अंतर्निहित पीएलसी फ़ंक्शन | यह प्रत्येक निष्पादन भाग को सीधे चला सकता है, और तर्क संचालन पीएलसी सॉफ्टवेयर द्वारा पूरा किया जाता है |
| 9.11.रेफ्रिजरेटर काम करने की स्थिति का स्वचालित चयन | विभिन्न परीक्षण स्थितियों के अनुसार, स्वचालित रूप से रेफ्रिजरेटर की कार्यशील स्थिति का चयन करें |
| 9.12.संचार अंतरफलक | RS485 इंटरफ़ेस से लैस, इसे दूरस्थ तापमान नियंत्रण के लिए बाहरी कंप्यूटर से जोड़ा जा सकता है, और इसमें कंप्यूटर रिमोट डायग्नोसिस फ़ंक्शन है।यह इंटर नेटवर्क के माध्यम से उपकरण, प्रोग्राम, निर्देश और सॉफ्टवेयर के संचालन को समायोजित और मॉनिटर कर सकता है। |
| 10. नियंत्रण सर्किट के मुख्य घटक |
नियंत्रण सर्किट के मुख्य घटक सभी उच्च गुणवत्ता वाले ब्रांड हैं
|
| 11. सुरक्षा सुरक्षा कार्य |
1. परीक्षण उत्पाद अधिक तापमान संरक्षण (स्वतंत्र) 2. बिना फ्यूज सुरक्षा स्विच के 3. हीटर अधिक तापमान संरक्षण स्विच 4. कंप्रेसर अतिभारित और अधिक गरम है 5. कंप्रेसर उच्च और निम्न दबाव संरक्षण 6. सिस्टम अति-वर्तमान सुरक्षा उपकरण 7. नियंत्रक गलती का स्वयं निदान करता है और उसे प्रदर्शित करता है 8. ठंडा पानी का दबाव बहुत कम सुरक्षा है 9. रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण, गलत चरण / चरण हानि संरक्षण, प्रशंसक अधिभार संरक्षण, तापमान संरक्षण पर स्वतंत्र, पानी की कमी संरक्षण, पानी की कटौती संरक्षण, संचालन संकेत, ध्वनि और प्रकाश अलार्म, अलार्म के बाद स्वचालित बिजली बंद, आदि। |
| 12. उपयोग की शर्तें |
1. परिवेश का तापमान: -5 ℃ ~ + 28 ℃; 2. सापेक्षिक आर्द्रता: ≤85% आरएच; 3. वायुमंडलीय दबाव: 80kPa~106kPa 4. आसपास कोई मजबूत कंपन नहीं 5. उपकरण बिजली की आपूर्ति: (ध्यान दें कि परीक्षण बिजली की आपूर्ति शामिल नहीं है) 5.1 बिजली की आपूर्ति से कनेक्ट करें 380V एसी (± 10%), तीन चरण तार + सुरक्षात्मक जमीन तार, ग्राउंडिंग प्रतिरोध ≤ 4Ω; 5.2 कुल शक्ति: लगभग 30 किलोवाट 5.3 अधिकतम कार्यशील धारा: लगभग 70A |
