| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन1005 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

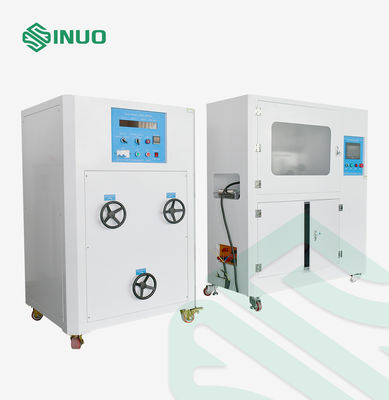

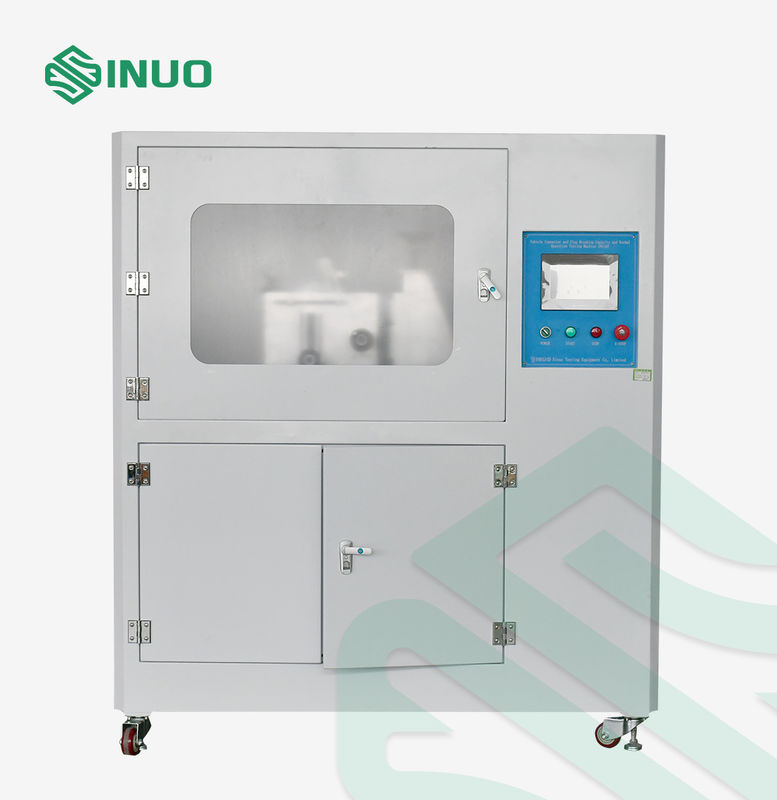

IEC62196 इलेक्ट्रिक वाहन प्लग और कनेक्टर ब्रेकिंग क्षमता परीक्षण उपकरण
अनुपालन मानक और खंड
आईईसी 62196-1 एड.4सीडीवी 2020 क्लॉज 22, 23.2, 23.3, अंजीर 15, तालिका 8 और तालिका 9।
आईईसी 62196-3एड.4सीडीवी2020 खंड 22 और 23।
आईईसी 60309-1: 2012 खंड 20 और खंड 21।
उपकरण अवलोकन
यह परीक्षण उपकरण आईईसी 62196-3: 2020 क्लॉज 22 और 23, आईईसी62196-1: 2020 क्लॉज 22 और क्लॉज 23, आईईसी60309-1: 2012 क्लॉज 20 और क्लॉज 21, आदि की आवश्यकताओं को पूरा करता है।
इसका उपयोग यह सत्यापित करने के लिए किया जाता है कि इलेक्ट्रिक वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट-आउटलेट और कप्लर्स जैसे विद्युत सहायक उपकरण सामान्य ऑपरेशन के दौरान अत्यधिक पहनने या अन्य हानिकारक प्रभावों के बिना यांत्रिक, विद्युत और थर्मल तनाव का सामना कर सकते हैं या नहीं।
सर्वो मोटर परीक्षण के नमूनों को सम्मिलित करने और निकालने की क्रियाओं को दोहराने के लिए तंत्र को संचालित करती है।ब्रेकिंग क्षमता परीक्षण के लिए एक बाहरी भार का उपयोग किया जा सकता है।पावर ऑन / ऑफ टाइम, टेस्ट स्पीड, स्ट्रोक और एंगल सभी को टच स्क्रीन पर प्रीसेट किया जा सकता है।
उपकरण सर्वो मोटर ड्राइव तंत्र का उपयोग करता है, रैखिक प्लग करने के लिए नमूना और बार-बार कार्रवाई खींचने के लिए, लोड पर और बंद परीक्षण से जोड़ा जा सकता है।ऑन-ऑफ टाइम, टेस्ट स्पीड, स्ट्रोक और एंगल को टच स्क्रीन के जरिए प्रीसेट किया जा सकता है।
बिजली की आपूर्ति: AC220V ± 10% / 50-60 हर्ट्ज, काम कर रहे तापमान 0-40 ℃ आर्द्रता 30% -90%;
उपस्थिति का आकार: W1000 * D750 * H1200mm के बारे में;वजन: लगभग 180kजी
तकनीकी मापदंड
| स्टेशन | एकल स्थिति, अनुकूलन योग्य |
| विद्युत नियंत्रण मोड | पीएलसी बुद्धिमान एकीकृत नियंत्रण, रंग मैन-मशीन टच इंटरफ़ेस ऑपरेशन |
| ड्राइव रास्ता | सर्वो मोटर ड्राइव |
| नमूना होल्डिंग मोड | यांत्रिक क्लैंपिंग, 3 अक्ष क्लैंप क्लैंपिंग बिंदु की स्थिति को समायोजित कर सकते हैं |
| रैखिक यात्रा | 0-100 मिमी, प्रीसेट (परीक्षण प्लग और परीक्षण सॉकेट रिक्ति 50 मिमी) |
| चालन समय | 0-99.9s, प्रीसेट (विद्युत संपर्क 4s से अधिक नहीं, 2s से कम नहीं होना चाहिए) |
| निवेशन दर | 0-0.85m/s प्रीसेट किया जा सकता है, प्रीसेट (0.8 ± 0.1m/s) |
| परीक्षणों की संख्या | 0 ~ 999999 बार, प्रीसेट (चक्र: एक सम्मिलन स्ट्रोक और एक पुल-आउट स्ट्रोक) |
| परीक्षण आवृत्ति | 0-10 बार / मिनट, प्रीसेट (3.75 चक्र / मिनट = 7.5 स्ट्रोक / मिनट) |
| भार | बाहरी, मानक वोल्टेज, करंट और पावर फैक्टर, वैकल्पिक लोड कैबिनेट प्रदान करें |
| वैकल्पिक लोड कैबिनेट | नोट: केवल एसी लोड कैबिनेट, 0-70 ए, 0-300 वी वोल्टेज |
| परीक्षण सामग्री |
उपकरण युग्मक/चार्जिंग इंटरफ़ेस ब्रेकिंग क्षमता परीक्षण उपकरण युग्मक / चार्जिंग इंटरफ़ेस सामान्य परिचालन जीवन परीक्षण |
| डिटेक्शन फंक्शन | लोड के तहत परीक्षण के दौरान एक ओपन सर्किट अलार्म महसूस किया जा सकता है, और चक्रों को वास्तविक समय में रिकॉर्ड किया जा सकता है। |
| सुरक्षा संरक्षण | ग्राउंड प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन |
| बिजली की आपूर्ति | एकल चरण AC220V ± 10%, 50/60 हर्ट्ज, 10 ए |
|
उपकरण आयाम & वज़न |
एल 1430 मिमी * डब्ल्यू 600 मिमी * एच 1620 मिमी, लगभग।180KGS |
