इलेक्ट्रिक वाहनों के लिए कस्टम वर्षा पर्यावरण सिमुलेशन चैंबर मौसम परीक्षण कक्ष

इलेक्ट्रिक वाहनों के लिए अनुकूलन योग्य वर्षा पर्यावरण सिमुलेशन टेस्ट रूम

उत्पाद अवलोकन

1. सिस्टम का उद्देश्य

1.1 इस परीक्षण प्रणाली का परीक्षण उद्देश्य मुख्य रूप से बारिश की स्थिति के तहत उत्पाद का परीक्षण करना है, बारिश के पानी के प्रवेश को रोकने के लिए उत्पाद की क्षमता और बारिश के दौरान या बाद में वर्षारोधी प्रदर्शन।

1.2 यह जांचने के लिए कि क्या वाहन की बॉडी, दरवाजे, खिड़कियां और सनरूफ की असेंबली सामान्य है, क्या सीलिंग प्रदर्शन विश्वसनीय है, और क्या इंस्टॉलेशन विधि सही है

1.3 यह परीक्षण प्रणाली मुख्य रूप से विभिन्न प्रकार की यात्री कारों, वैन आदि के वर्षारोधी सीलिंग प्रदर्शन के लिए उपयोग की जाती है।

2. अनुप्रयुक्त मानक

QC/T 476—2007 बस के लिए रेन प्रूफ परफॉर्मेंस लिमिट और टेस्ट मेथड

QC/T 450—2010 इंसुलेटेड वाहनों और प्रशीतित वाहनों के लिए तकनीकी स्थितियां और परीक्षण विधियां

क्यूसी/टी 453-2009 वैन ट्रांसपोर्टर

वर्षा परीक्षण एक विशेष वर्षा कक्ष में किया जाता है।वर्षा की तीव्रता 5-12 मिमी/मिनट है, और दिशा ऊर्ध्वाधर से 0-45 डिग्री के कोण पर है।

3. डिज़ाइन किया गया पैरामीटर

3.1।सिस्टम फ़ंक्शन: इसका उपयोग वाहन सीलिंग प्रदर्शन के वर्षा परीक्षण के लिए किया जाता है।वाहन के आयामों के लिए उपयुक्त

3.2।बारिश की तीव्रता: सामने के हिस्से का औसत 7-12 ± 1 मिमी / मिनट है, और दो पक्षों का औसत, ऊपरी, निचला और पीछे 5-8 ± 1 मिमी / मिनट है।प्रत्येक भाग की बारिश की तीव्रता को मैन्युअल रूप से समायोजित किया जा सकता है और नियंत्रण कक्ष पर प्रदर्शित किया जा सकता है।

3.3।बिजली की आपूर्ति: एसी तीन चरण पांच-तार 380V ± 5% 50 हर्ट्ज

3.4।नोजल इंजेक्शन दबाव: 275kPa±10kPa

3.5।दबाव नापने का यंत्र: पानी के पंप के आउटलेट पर दबाव नापने का यंत्र स्थापित करें, दबाव: 0 ~ 0.5MPa।

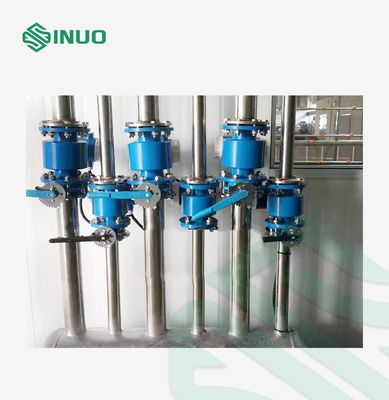

3.6।फ्लोमीटर: पानी के पंप के आउटलेट फ्लो रेगुलेटिंग वाल्व के पीछे एक फ्लोमीटर लगाया जाता है, कुल प्रवाह: 0 ~ 150 मीटर³/ एच, और प्रत्येक सतह के प्रवाह को प्रदर्शित करने के लिए शाखा पाइपों में विद्युत चुम्बकीय प्रवाहमापी के छह सेट जोड़े जाते हैं।

3.7।बारिश का समय: 1 ~ 60 मिनट।

3.8।वर्षा परीक्षण कक्ष के स्प्रे ब्रैकेट का बाहरी आयाम (लंबाई × चौड़ाई × ऊँचाई): लगभग ~ 11000 × 4000 × 4500 मिमी।

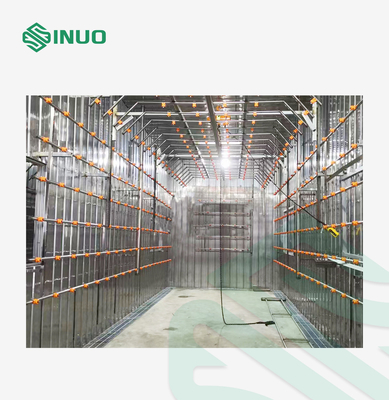

3.9।रेन टेस्ट रूम का फ्रेम ड्राइव-इन और रिवर्स-आउट टाइप सिस्टम बॉडी डिज़ाइन को अपनाता है, वाहनों के प्रवेश और निकास के लिए एक डोर होल छोड़ता है, लेकिन कोई डोर स्थापित नहीं है।सिस्टम बॉडी का आकार 6-मीटर फायर ट्रक के अनुसार डिज़ाइन किया गया है, और फ्रेम गर्म-डुबकी जस्ती स्क्वायर पाइप से बना है।दीवार की भीतरी दीवार स्टेनलेस स्टील 304 से बनी है, मोटाई 0.426 मिमी है, बाहरी दीवार ग्रे-सफेद रंग की स्टील प्लेट से बनी है, मोटाई 0.426 मिमी है, दीवार के बाएँ और दाएँ पक्ष दो के साथ जोड़े गए हैं 1800 * 1200 मिमी प्रत्येक की अवलोकन खिड़कियां, और फ्रेम एक समर्थन फ्रेम के रूप में गर्म-डुबकी गैल्वेनाइज्ड स्क्वायर ट्यूब से बना है।

संरचना सुविधाओं का परिचय

4. संरचना आवश्यकताएँ

4.1।उन्नत विश्वसनीयता, अर्थव्यवस्था और व्यावहारिकता के सिद्धांतों के आधार पर, उत्पाद की विशेषताओं पर पूरी तरह से विचार करें, उन्नत और परिपक्व प्रौद्योगिकी और उपकरणों को सक्रिय रूप से अपनाएं, वर्कपीस की पानी की सील का पता लगाने की क्षमता में सुधार करें, इस सूचकांक को निर्दिष्ट तकनीकी आवश्यकताओं को पूरा करें और बढ़ाएं उत्पाद परीक्षण की अनुकूलता।साथ ही, हम उपकरणों के रखरखाव निकटता और सुविधा को भी ध्यान में रखते हैं।

4.2।हमारा डिजाइन एक उचित लेआउट, सुचारू रसद प्राप्त करता है, और उपकरण और ऊर्जा के तर्कसंगत उपयोग के लिए ऊर्जा-बचत उपायों पर ध्यान देता है।

4.3।यह परीक्षण प्रणाली पर्यावरण संरक्षण, श्रम सुरक्षा और स्वास्थ्य पर राष्ट्रीय नीतियों और विनियमों को लागू करती है और पूरी परियोजना राष्ट्रीय उत्सर्जन मानकों और औद्योगिक स्वच्छता मानकों को पूरा करती है।

4.4।उपकरण और सामग्रियों का चयन मुख्य रूप से घरेलू है, ताकि आर्थिक, उचित, भरोसेमंद और उन्नत होने के उद्देश्य को प्राप्त किया जा सके।

4.5।मुख्य लेआउट आवश्यकताएँ:

इसे विभिन्न मॉडलों के लिए अनुकूलित किया जा सकता है।स्प्रे पाइप संरचना के शीर्ष को ऊपर और नीचे समायोजित किया जा सकता है, बाएँ और दाएँ सामने तय किए गए हैं, और पीछे एक फ्लिप अनुवाद प्रकार है।रेन रूम में स्प्रे पाइप और पानी के पाइप सभी स्टेनलेस स्टील से बने होते हैं।यह सुनिश्चित कर सकता है कि सभी प्रकार के वाहन इसके माध्यम से स्वयं ड्राइव कर सकते हैं।

इन नौ तिरछे कोणों के लिए, पारंपरिक परीक्षण मानक के अनुसार, समानांतर कोण वर्षा परीक्षण 3H से अधिक है, और शेष कोणों को आमतौर पर 10 मिनट के लिए स्प्रे किया जाता है, और प्रत्येक राज्य को 5 बार दोहराया जाता है।यह कार्यक्रम द्वारा निर्धारित किया जा सकता है (प्रत्येक राज्य का जल छिड़काव समय और प्रत्येक राज्य में जल छिड़काव चक्रों की संख्या)।टच स्क्रीन पर, प्रत्येक उद्यम के परीक्षण कार्यक्रमों को भी संपादित और सहेजा जा सकता है, ताकि अगली बार परीक्षण को बुलाया जा सके।

5. सिस्टम विवरण, प्रदर्शन और पैरामीटर

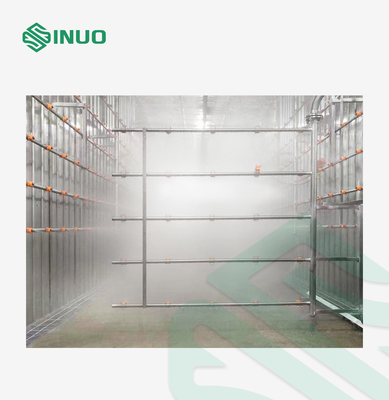

5.1 रेन शावर डिवाइस

रेन शावर डिवाइस में मुख्य रूप से शामिल हैं: वाटर पंप, ऑटोमैटिक प्रेशर रेगुलेटिंग वाल्व, वॉटर प्रेशर गेज (या वॉटर प्रेशर सेंसर), मेन पाइपलाइन, ब्रांच पाइपलाइन, इलेक्ट्रोमैग्नेटिक फ्लोमीटर, प्रेशर सेंसर, फ्लो रेगुलेटिंग वॉल्व, नोजल, नोजल पाइप रैक, नोजल पाइप रैक मूविंग प्रणाली, इलेक्ट्रॉनिक नियंत्रण प्रणाली, आदि।

5.1.1 वाहन निकाय के सामने औसत वर्षा तीव्रता (12±1) मिमी/मिनट है, और वाहन निकाय के पार्श्व, पीछे, ऊपर और नीचे औसत वर्षा तीव्रता (8±1) मिमी/ मि.वाल्व को समायोजित करके बारिश की तीव्रता को समायोजित किया जा सकता है।

5.1.2 पानी पंप की पानी की आपूर्ति दबाव सेटिंग को यह सुनिश्चित करने की आवश्यकता है कि नोजल का पानी आउटलेट दबाव 150kPa±10kPa है।कॉन्फ़िगर किए गए पंपों की संख्या, सिर, प्रवाह और पाइप व्यास को सिस्टम की आवश्यकताओं को पूरा करना चाहिए।प्रत्येक स्प्रे सतह को मॉडल को बारिश परीक्षण में शामिल सबसे बड़े आयामों के साथ-साथ विभिन्न मॉडलों के विभिन्न निरीक्षण भागों, और बारिश के सामने, मध्य और पीछे के हिस्सों की लंबाई को कवर करना चाहिए ताकि वाहन के आकार में परिवर्तन के अनुकूल हो सके और आकार।

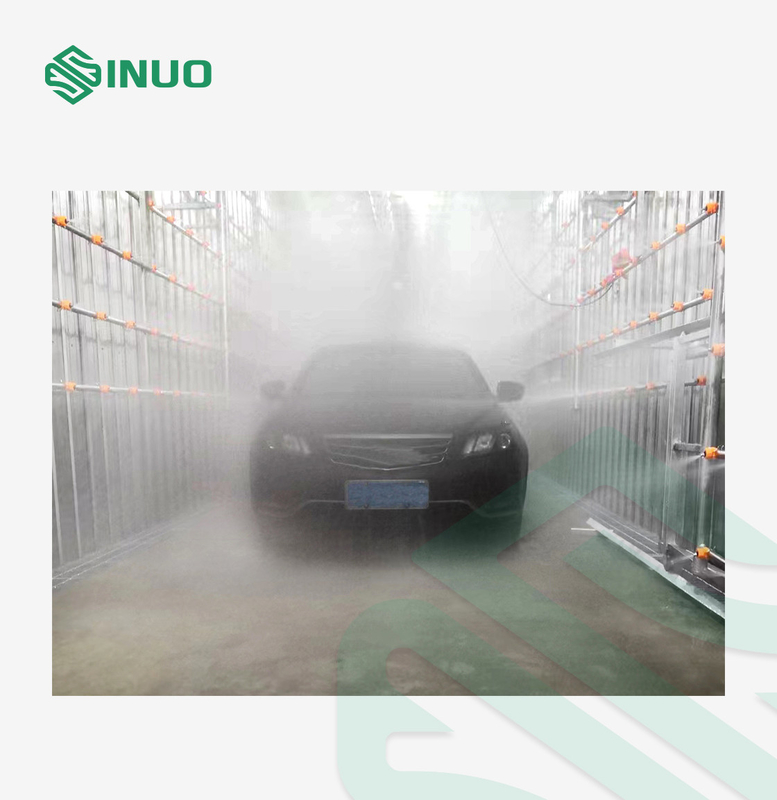

5.1.3 रेन शॉवर डिवाइस को यह सुनिश्चित करना चाहिए कि पानी के स्प्रे के मृत कोनों से बचने के लिए आगे, पीछे, नीचे, साइड और ऊपर की दिशाओं से वाहन पर पानी का छिड़काव किया जाए और यह सुनिश्चित किया जाए कि पानी के स्प्रे का दबाव और प्रवाह इसके अनुरूप हो मानकों को पूरा करने के लिए वाहन का प्रत्येक भाग: QC/T 476-2007 आवश्यकताएं।

5.1.4 रेन शॉवर पाइपलाइन की फ्रेम संरचना सरल और सुंदर है जबकि जंग रोधी और शॉक प्रूफ सुनिश्चित करती है।

5.2 स्प्रिंकलर सिस्टम

पाइपलाइन सामग्री: मुख्य पाइप स्टेनलेस स्टील पाइप को गोद लेती है, शाखा पाइप स्टेनलेस स्टील पाइप को गोद लेती है, नियंत्रण वाल्व तितली वाल्व को गोद लेती है, और पाइपलाइन दबाव गेज और प्रवाह मीटर से सुसज्जित होती है।सुनिश्चित करें कि उपकरण सामान्य रूप से संचालित होता है।बारिश की बौछार में भी बारिश सुनिश्चित करने के लिए शाखा पाइपों को समान रूप से व्यवस्थित किया जाता है।

5.3 वर्षा उपकरण

यह मुख्य रूप से पानी पंप और इसकी ड्राइविंग मोटर, दबाव विनियमन वाल्व, थ्रॉटल वाल्व, शट-ऑफ वाल्व, दबाव नापने का यंत्र, फ्लोमीटर, पानी पाइपलाइन सामान, नोजल, जलाशय, ब्रैकेट और नोजल फ्रेम ड्राइव विनियमन डिवाइस से बना है।

5.3.1 सिस्टम जल आपूर्ति दबाव को प्रदर्शित करने के लिए पंप के पानी के आउटलेट पर एक दबाव गेज की आवश्यकता होती है।

5.3.2 एक प्रवाह मीटर स्थापित किया गया है ताकि किसी भी समय पानी की आपूर्ति को समझा जा सके।

5.3.3 प्रवाह और दबाव को समायोजित और नियंत्रित करने के लिए पाइपिंग सिस्टम में एक दबाव विनियमन वाल्व स्थापित किया गया है।

5.3.4 मुख्य पाइपलाइन और शाखा पाइपलाइन में मैन्युअल वाल्व की व्यवस्था करें ताकि स्वतंत्र रूप से सामने की दीवार, साइड की दीवार, शीर्ष कवर और पीछे की दीवार का पता लगाया जा सके, ताकि एक निश्चित स्प्रे असेंबली को खोला या बंद किया जा सके।

5.3.5 स्प्रे पाइप के डिजाइन को यह सुनिश्चित करना चाहिए कि इसे स्थापित करना, मरम्मत करना और बनाए रखना आसान है।सभी स्प्रे पाइप एक निश्चित रूप में डिज़ाइन किए गए हैं, और नोजल ऐसे रूप में हैं जिन्हें जल्दी से बदला जा सकता है (नोजल सामग्री स्टेनलेस स्टील 304 है, और क्लैंप पॉलीप्रोपाइलीन है)।

5.3.6 हम नोज़ल बदलने और ब्लॉकेज को साफ़ करने की सुविधा पर विचार करते हैं, इसलिए डिज़ाइन को बनाए रखना और मरम्मत करना आसान है।

5.3.7 पंप से पानी की आपूर्ति को पाइपलाइन के माध्यम से छह शाखाओं में विभाजित करने की आवश्यकता होती है, जो क्रमशः सामने की दीवार, पीछे की दीवार, शीर्ष कवर, बाईं दीवार और दाईं दीवार के पानी के स्प्रे असेंबली में आपूर्ति की जाती है।और एक नाली पाइप के रूप में एक शाखा (पानी की सफाई और बदलते समय उपयोग की जाती है)।

5.3.8 यह सुनिश्चित करने के लिए एक मैनुअल ड्रेन वाल्व है कि सिस्टम बंद होने के बाद पाइप नेट में पानी नहीं है, यानी पाइप नेट में पानी को पूरी तरह से डिस्चार्ज किया जा सकता है और इसे जल उपचार प्रणाली में डिस्चार्ज किया जा सकता है

5.6 फ़िल्टरिंग डिवाइस

पानी की टंकी के पानी के आउटलेट पर एक Y- प्रकार का फिल्टर जोड़ा जाता है, इसलिए परियोजना में कोई परिसंचारी पानी, नल की पानी की आपूर्ति, कोई सीवेज और मैला पानी का उपयोग नहीं किया जाता है, और दो-परत फिल्टर डिवाइस का उपयोग न करने की सिफारिश की जाती है।

5.7 पंप पैरामीटर

5.7.1 पम्पों को पम्प हाउस में केंद्रीय रूप से व्यवस्थित किया जाता है, पम्प असेम्बली में वाइब्रेशन डैम्पिंग उपकरण प्रदान किए जाते हैं, और नींव जमीन से 100 मिमी ऊँची होती है;

5.7.2 जल आपूर्ति केन्द्रापसारक जल पंप: शंघाई काइकन

5.7.3 जल पंप: प्रवाह दर Q: 120m3/h, हेड H: 50 M, पावर: 11 KW, मात्रा: 1 उपयोग के लिए और 1 बैकअप के लिए (उद्योग मानक)

5.7.4 सीवेज पंप: 2.2KW, डबल-डायमेंशनल सीवेज पंप, 18M2/H, मात्रा: 1 सेट

5.8 यांत्रिक नियंत्रण प्रणाली

5.8.1 नियंत्रक द्वारा स्प्रे रेंज सेट की जा सकती है।वाहन की ऊंचाई में बड़े अंतर के कारण शीर्ष स्प्रे को ऊपर और नीचे समायोजित किया जा सकता है।मोटर जलरोधी स्तर IP55 तक पहुंचता है।शीर्ष और साइड स्प्रे पाइप की लंबाई लगभग 8500 मिमी है।

5.8.2 भारोत्तोलन तंत्र प्रणाली

5.8.2.1 शीर्ष उठाने वाली संरचना का ऊपर और नीचे का स्ट्रोक लगभग 1200 मिमी है, और विद्युत लहरा संरचना को अपनाया जाता है: रेड्यूसर, स्टील वायर, शंक्वाकार मोटर, और कैंची-प्रकार के यांत्रिक हथियार क्रमशः स्टील से जुड़ने के लिए दोनों तरफ स्थापित होते हैं ऊपर और नीचे उठाने पर एक गाइड के रूप में घर का फ्रेम।

5.8.2.2 रेड्यूसर: यह फिक्स्ड-एक्सिस हेलीकल गियर ट्रांसमिशन तंत्र को गोद लेता है, और गियर और गियर शाफ्ट गर्मी उपचार के साथ मिश्र धातु इस्पात से बने होते हैं।उठाने की व्यवस्था को अनियंत्रित रूप से गिरने से रोकने के लिए एक सीमा स्विच से लैस।

5.8.2.3 स्टील वायर रोप: यह एक प्रकार की लिफ्टिंग वायर रोप है, जो स्थायित्व सुनिश्चित करती है।शंक्वाकार मोटर: उत्थापन मोटर अतुल्यकालिक मोटर को तोड़ने के लिए एक बड़े गतिशील टोक़ शंक्वाकार रोटर को गोद लेती है, और किसी बाहरी ब्रेक की आवश्यकता नहीं होती है।

5.8.2.4 टनभार उठाना: लगभग 2T
