| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1006B-6500A |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

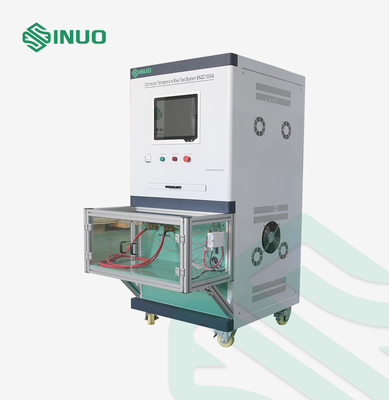

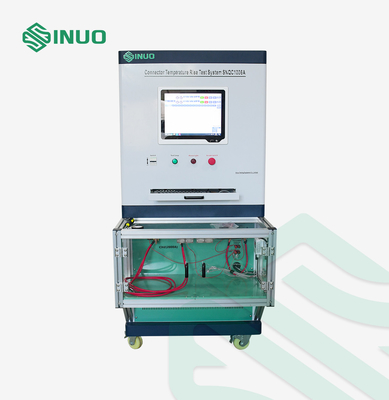

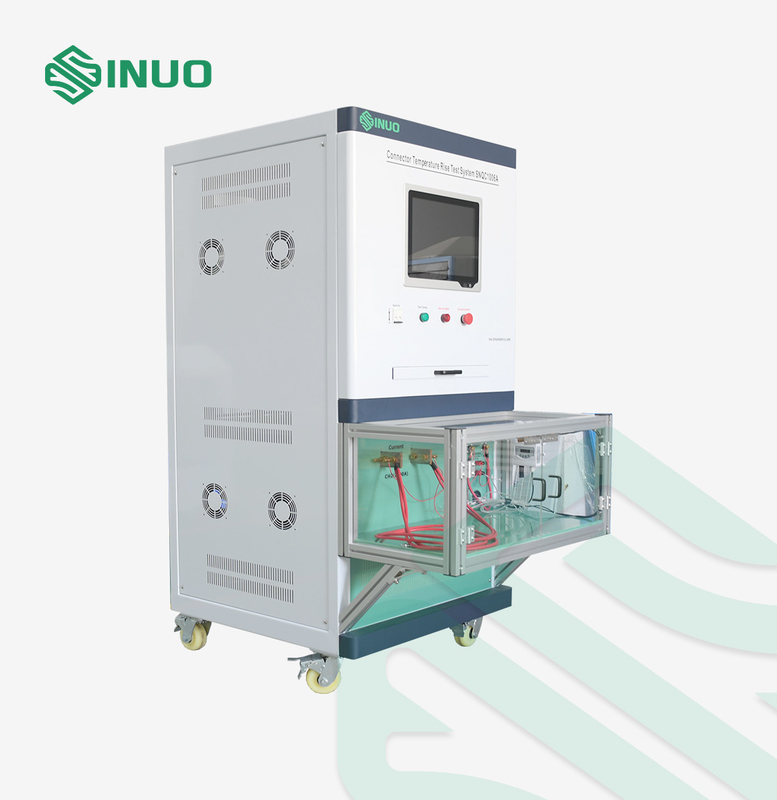

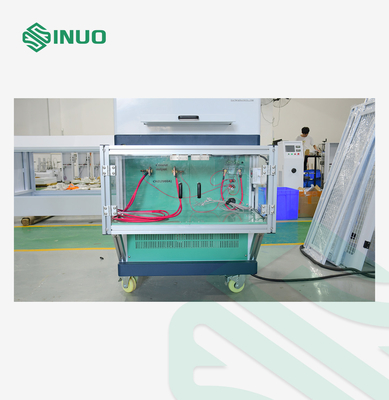

आईईसी 62916-3 ईवी प्लग और सॉकेट तापमान वृद्धि परीक्षण प्रणाली
मानकों और खंडों का अनुपालन
यह परीक्षण प्रणाली IEC 62196-1Ed.4CDV 2020 clause 12 की मानक आवश्यकताओं को पूरा करती है।3अनुच्छेद 24, तालिका 10, अनुच्छेद 34.2, 34.4 और 35.4., आईईसी 62916-2, आईईसी 62916-3, आदि
उत्पाद अवलोकन
इस प्रणाली को तापमान वृद्धि परीक्षण करने के लिए डिज़ाइन किया गया है EV प्लग और सॉकेट को उनके रेटेड करंट के अधीन होने के बाद।It evaluates the surface heating of electrical accessories under load conditions and determines whether the terminal temperature rise complies with relevant standards. यह लोड स्थितियों के तहत विद्युत सामानों की सतह हीटिंग का मूल्यांकन करता है और यह निर्धारित करता है कि क्या टर्मिनल तापमान वृद्धि प्रासंगिक मानकों का अनुपालन करती है. यह भी ग्राउंडिंग संपर्कों पर कम अवधि के उच्च वर्तमान प्रतिरोध परीक्षण का संचालन करने के लिए लागू है.

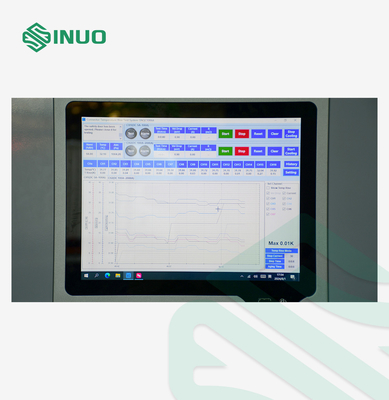

सभी मानक परीक्षण प्रक्रियाओं और डेटा मूल्यांकन स्वचालित रूप से सॉफ्टवेयर द्वारा प्रबंधित कर रहे हैं,उपयोगकर्ता के अनुकूल संचालन सुनिश्चित करना. यह लोड करंट ले जाने पर चार्जिंग इंटरफेस और विद्युत घटकों की सतह तापमान वृद्धि और इलेक्ट्रोड हीटिंग का आकलन करने के लिए है,verifying compliance with temperature rise requirements specified in applicable standards लागू मानकों में निर्दिष्ट तापमान वृद्धि आवश्यकताओं के साथ अनुपालन.
तकनीकी मापदंड
| आउटपुट वर्कस्टेशन | 1 डीसी आउटपुट स्टेशन |
| अधिकतम उत्पादन वोल्टेज | डीसी 15 वी से कम |
| निरंतर समायोज्य परीक्षण वर्तमान आउटपुट | डीसी 200 ₹6500 ए |
| स्वचालित तापमान नियंत्रण मोड |
प्रणाली स्थिर तापमान वृद्धि मूल्य सेट कर सकती है और स्वचालित रूप से उपयुक्त वर्तमान मूल्य पा सकती है। • Temperature Rise Setting Range: 0 से 100°C • स्थिरता सटीकताः ±0.5°C • स्वचालित रूप से वांछित तापमान वृद्धि के लिए आवश्यक वर्तमान गणना करता है |
| वोल्टेज डिस्प्ले सटीकता | ± ((0.25% रीडिंग + 0.25% रेंज), संकल्प 0.01V |
| तापमान माप सीमा |
0°260°C, Accuracy: ±0.3% of reading + 1°C; Resolution: 0.1°C |
| तापमान मापने के बिंदु |
16 चैनल (अंबिएंट तापमान मापने के लिए 1 बिंदु सहित) |
| थर्मोकॉपल प्रकार समर्थित |
उपकरण J, K, T, E, S, N, B, R प्रकार के थर्मोक्यूल का समर्थन करता है। |
| थर्मोकॉपल Used for Measurement |
यूएसए Ω कंपनी K-type 30AWG fine wire thermocouples, length 2 meters, 20 pieces in total |
| नियंत्रण संपर्क बिजली की आपूर्ति | वर्तमान रेंज AC (0?? 2) A |
| कार्य मोड | निरंतर मोड, चालू/बंद मोड, स्वचालित तापमान नियंत्रण मोड |
| निरंतर चालू/बंद मोड |
1निरंतर मोड परीक्षण समयः 0.01 ¢ 99.99 घंटे 2. चालू/बंद मोड पावर चालू/बंद समयः 0.01 ₹ 99.99 घंटे 3चालू/बंद गिनतीः 1 ¢9999 बार, गिनती पूरी होने पर स्वचालित रूप से बंद हो जाती है 4वर्तमान सेटिंगः प्रोग्राम करने योग्य नियंत्रण सेटिंग (IEC62196 के अनुसार कॉन्फ़िगर किया जा सकता है, समय और वर्तमान संयोजनों के साथ नीचे दी गई तालिका में दिखाया गया है) |
| परीक्षण करंट स्थिरता |
± ((१% सेट मूल्य + ०.५ ए), प्रतिक्रिया समय लगभग १ सेकंड |
| वर्तमान प्रदर्शन सटीकता | ± ((0.25% रीडिंग + 0.25% रेंज), रिज़ॉल्यूशन 1A |
