| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनई6815सी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/माह |
आईएसओ 6469 इलेक्ट्रिक वाहन स्पेशल पोटेंशियल इक्वलाइजेशन टेस्ट सिस्टम:
अनुपालन मानक और खंड
आईएसओ 6469-1: 2019 विद्युत चालित सड़क वाहन - सुरक्षा विनिर्देश - भाग 1: रिचार्जेबल ऊर्जा भंडारण प्रणाली (आरईएसएस)
आईईसी 62196: 2020 प्लग, सॉकेट-आउटलेट, वाहन कनेक्टर और वाहन इनलेट-इलेक्ट्रिक वाहनों की प्रवाहकीय चार्जिंग
GB 7258-2017 मोटर वाहन संचालन के लिए सुरक्षा तकनीकी शर्तें
...
उपकरण अवलोकन
यह परीक्षण प्रणाली पूरे वाहन की असेंबली प्रक्रिया के दौरान विद्युत वाहनों के उच्च-वोल्टेज घटकों के लिए संभावित समकारी परीक्षण कर सकती है।यह सुनिश्चित करने के लिए कि प्रत्येक उच्च-वोल्टेज उजागर प्रवाहकीय भागों के बीच संभावित अंतर कम से कम हो, हमें प्रत्येक उच्च-वोल्टेज भागों के खोल और इलेक्ट्रिक प्लेटफॉर्म के बीच मानकों की आवश्यकताओं के साथ-साथ किसी भी दो उजागर प्रवाहकीय भागों के बीच संभावित समीकरण परीक्षण करने की आवश्यकता है। एक ही समय में लोगों द्वारा छुआ जा सकता है।
सिद्धांत
1. एक शक्ति स्रोत से एक निर्दिष्ट धारा लें, जिसमें 12KV से अधिक का भार न हो, फिर इसे वाहन चार्जिंग पोर्ट के ग्राउंड वायर, कंडक्टिव शेल और वाहन फ्रेम के बीच लागू करें, हम मापा वोल्टेज ड्रॉप द्वारा जमीन प्रतिरोध मूल्य की गणना करते हैं।
2. प्रत्येक वाहन चार्जिंग इंटरफेस के ग्राउंड वायर के बीच चालन प्रतिरोध का परीक्षण करने के लिए, भागों के उजागर प्रवाहकीय खोल और वाहन फ्रेम 2.5 मीटर से अधिक दूरी के साथ नहीं।
जज शर्तें
| नहीं। | नाम | जज शर्तें |
| 1 | बैटरी सिस्टम + इलेक्ट्रिक प्लेटफार्म | आर＜40mΩ |
| 2 | फ्रंट डाइव मोटर कंट्रोलर + इलेक्ट्रिक प्लेटफॉर्म | आर＜40mΩ |
| 3 | रियर डाइव मोटर कंट्रोलर + इलेक्ट्रिक प्लेटफॉर्म | आर＜40mΩ |
| 4 | सीडीयू + इलेक्ट्रिक प्लेटफार्म | आर＜40mΩ |
| 5 | एचवीपीटीसी + इलेक्ट्रिक प्लेटफार्म | आर＜40mΩ |
| 6 | हाई-वोल्टेज कंप्रेसर + इलेक्ट्रिक प्लेटफॉर्म | आर＜40mΩ |
| 7 | एसी चार्जिंग सॉकेट पीई टर्मिनल + इलेक्ट्रिक प्लेटफॉर्म | आर＜40mΩ |
| 8 | फ्रंट ड्राइव मोटर + इलेक्ट्रिक प्लेटफार्म | आर＜40mΩ |
| 9 | रियर ड्राइव मोटर + इलेक्ट्रिक प्लेटफॉर्म | आर＜40mΩ |
मुख्य कार्य
1. मल्टी-चैनल: एकीकृत 10 चैनल संभावित समीकरण।
2. स्क्रीन डिस्प्ले: 21.5-इंच असली रंग एलसीडी स्क्रीन का उपयोग किया जाता है, और परीक्षण प्रक्रिया का इंटरफ़ेस दिखाई देता है, जो अवलोकन और निर्णय के लिए सुविधाजनक है।
3. ओपन प्लेटफॉर्म: यह टेस्ट प्रोग्राम एडिटिंग फंक्शन, टेस्ट प्रोजेक्ट एडिटिंग फंक्शन, टेस्ट रिपोर्ट एडिटिंग और प्रिंटिंग फंक्शन, यूजर परमिशन सेटिंग फंक्शन आदि से लैस है।
4. स्कैन कोड फ़ंक्शन: यह वाहन वीआईएन नंबर, वीएसएन नंबर और मुख्य सहायक उपकरण संख्या रिकॉर्ड कर सकता है, और परीक्षण पूरा होने के बाद परीक्षण रिपोर्ट को प्रिंट करने के लिए स्वचालित रूप से बारकोड को जोड़ सकता है।
5.अनुमति प्रबंधन: बहु-स्तरीय अनुमति सेटिंग, जो प्रबंधन के लिए सुविधाजनक है।
6. डेटा प्रबंधन: विभिन्न डेटा प्रबंधित करें, डेटा की अखंडता और सुरक्षा की रक्षा करें, और उत्पादन लाइन की डेटा प्रबंधन आवश्यकताओं को पूरा करने के लिए क्वेरी और निर्यात जैसे कार्य करें।
7. सुरक्षा सुरक्षा: ओवर-करंट प्रोटेक्शन, ओवर-वोल्टेज प्रोटेक्शन, अंडर-वोल्टेज प्रोटेक्शन, लीकेज करंट प्रोटेक्शन और इमरजेंसी प्रोटेक्शन आदि।
8. बड़े पैमाने पर डेटा: बड़े पैमाने पर डेटा भंडारण और विश्लेषण का समर्थन करें;एमईएस सिस्टम डॉकिंग, आदि।
9. लचीला स्टार्टअप: स्कैन कोड स्टार्टअप, बटन स्टार्टअप, रिमोट स्टार्टअप इत्यादि जैसे कई स्टार्टअप विधियों का समर्थन करें।
10. बुद्धिमान निर्णय: प्रमुख संकेतकों में ऊपरी और निचली सीमा निर्धारित करने, स्वचालित रूप से न्याय करने और छूटे हुए निरीक्षणों की घटना को प्रभावी ढंग से रोकने का कार्य होता है।
उपकरण मुख्य विशेषताएं
| मानक लागू: | आईएसओ 6469, आईईसी 62196, आदि |
| परीक्षण सटीकता | बुनियादी सटीकता 1% |
| विशेष क्लैंप | हाई-एंड टेस्ट क्लैंप को अपनाया जाता है। |
| संरचना अनुकूलन | मानकीकरण और अनुकूलन संयुक्त हैं, मापनीयता और सुरक्षा एक साथ विकसित की जाती है, संरचना सरल है, और तर्क स्पष्ट है |
| मजबूत प्रयोज्यता | हैंगिंग के कई तरीके उपलब्ध हैं-हैंगिंग ट्रॉली, साथ में ट्रॉली, हैंगिंग रैक, कैंटिलीवर हैंगिंग आदि। |
| उच्च बुद्धि | सभी वस्तुओं को बार-बार माप केबल से जोड़ने की आवश्यकता नहीं होती है, और सभी परीक्षण एक कनेक्शन में पूरे किए जा सकते हैं। |
| मॉड्यूलर | सिस्टम आर्किटेक्चर डिज़ाइन मॉड्यूलर और लचीला है, और सिस्टम को अपडेट करना और विस्तार करना आसान है, और इसे बनाए रखना और अपग्रेड करना आसान है |
| लचीला अनुकूलन | ग्राहकों की जरूरतों के अनुसार, उद्योग प्लेटफार्मों के अनुकूलित विकास और डिजाइन प्रदान करें, जैसे कि स्वचालित दरवाजा खोलने वाली रोशनी, एयर कंडीशनिंग गर्मी लंपटता |
| कार्यस्थल पर निर्माणकार्य | परियोजना निर्माण प्रबंधन, स्थापना ज्ञान, उपकरण डिबगिंग, आदि। |
मुख्य विन्यास
| बिजली की आपूर्ति | 220V ± 10%, 50 हर्ट्ज ± 5% |
| कार्य पर्यावरण आवश्यकताएँ | 0-45 ℃, ≤85% |
| प्रणाली विन्यास | हाई-प्रोफाइल इंडस्ट्रियल कंप्यूटर + 21.5-इंच ट्रू कलर एलसीडी डिस्प्ले |
| यूपीएस निर्बाध बिजली की आपूर्ति | |
| वायरलेस एक आयामी दो आयामी स्कैनिंग गन | |
| स्टिकर और रसीद प्रिंटर | |
| पीएलसी इंटरफेस, यूएसबी इंटरफेस, नेटवर्क इंटरफेस, अलार्म लाइट इंटरफेस, फुट स्विच इंटरफेस, प्रिंटर इंटरफेस, बारकोड गन इंटरफेस | |
| सुरक्षा संरक्षण | यदि चार्जिंग गन प्लग इन नहीं है तो डिवाइस हाई-वोल्टेज डिटेक्शन शुरू नहीं करता है;डिटेक्शन स्टेट में चार्जिंग गन को अनप्लग करें, सॉकेट को बिजली की आपूर्ति काटने के लिए डिवाइस को समय पर प्रतिक्रिया देनी चाहिए |
तकनीकी पैरामीटर और परीक्षण परियोजनाएं
| टेस्ट चैनल | 1-10 चैनल, अधिक चैनल अनुकूलित किए जा सकते हैं। |
| माप सीमा | 0-600mΩ |
| बुनियादी सटीकता | ± 1% |

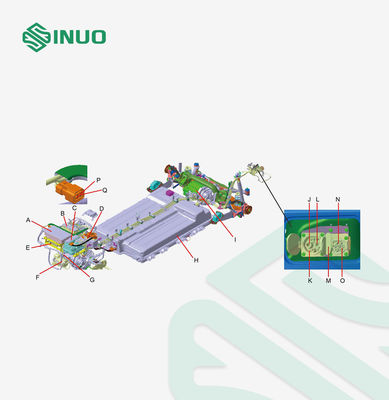

| परीक्षण परियोजना | संभावित समकारी परीक्षण | |||||
| एसी वोल्टेज परीक्षण का सामना करते हैं | ए | बी | सी | डी | इ | एफ |
| डीसी वोल्टेज परीक्षण का सामना करते हैं | वाहन चार्जर | रियर टीएम मोटर नियंत्रक | फ्रंट टीएम मोटर नियंत्रक | उच्च वोल्टेज वितरण बॉक्स | उच्च वोल्टेज पीटीसी नलसाजी हीटर | एयर कंडीशनिंग कंप्रेसर |
| इन्सुलेशन प्रतिरोध परीक्षण | 500mΩ | |||||
| परीक्षण परियोजना | संभावित समकारी परीक्षण | ||||
| एसी वोल्टेज परीक्षण का सामना करते हैं | जी | एच | मैं | क | एन |
| डीसी वोल्टेज परीक्षण का सामना करते हैं | फ्रंट टीएम मोटर | पावर बैटरी असेंबली | रियर टीएम मोटर | डीसी चार्जिंग पोर्ट ग्राउंडिंग वायर | एसी चार्जिंग पोर्ट ग्राउंडिंग वायर |
| इन्सुलेशन प्रतिरोध परीक्षण | 500mΩ | ||||
